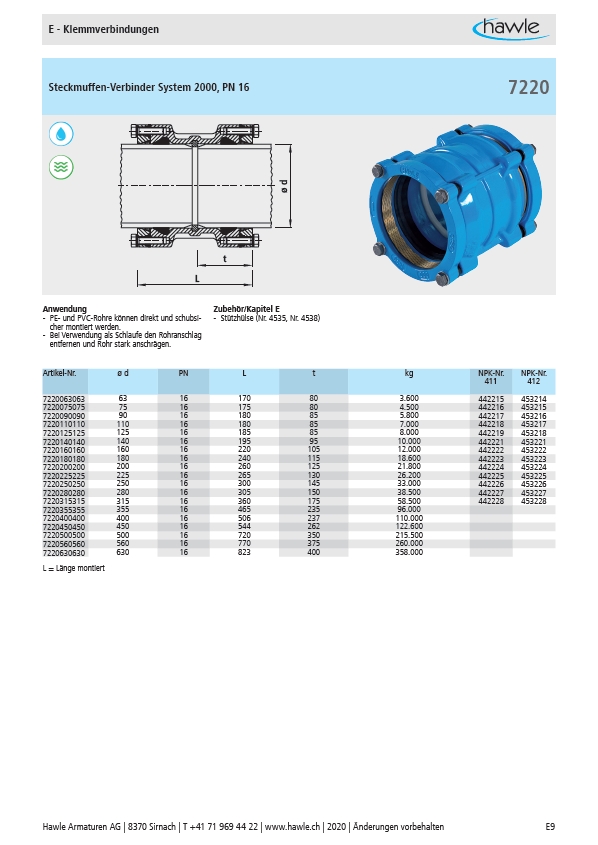

E - Klemmverbindungen
Steckmuffen-Verbinder System 2000, PN 16
ø d
t
L
Anwendung Zubehör/Kapitel E
- PE- und PVC-Rohre können direkt und schubsicher
montiert werden.
- Bei Verwendung als Schlaufe den Rohranschlag
entfernen und Rohr stark anschrägen.
- Stützhülse (Nr. 4535, Nr. 4538)
7220
Artikel-Nr. ø d PN L t kg NPK-Nr.
411
NPK-Nr.
412
7220063063 63 16 170 80 3.600 442215 453214
7220075075 75 16 175 80 4.500 442216 453215
7220090090 90 16 180 85 5.800 442217 453216
7220110110 110 16 180 85 7.000 442218 453217
7220125125 125 16 185 85 8.000 442219 453218
7220140140 140 16 195 95 10.000 442221 453221
7220160160 160 16 220 105 12.000 442222 453222
7220180180 180 16 240 115 18.600 442223 453223
7220200200 200 16 260 125 21.800 442224 453224
7220225225 225 16 265 130 26.200 442225 453225
7220250250 250 16 300 145 33.000 442226 453226
7220280280 280 16 305 150 38.500 442227 453227
7220315315 315 16 360 175 58.500 442228 453228
7220355355 355 16 465 235 96.000
7220400400 400 16 506 237 110.000
7220450450 450 16 544 262 122.600
7220500500 500 16 720 350 215.500
7220560560 560 16 770 375 260.000
7220630630 630 16 823 400 358.000
L = Länge montiert
