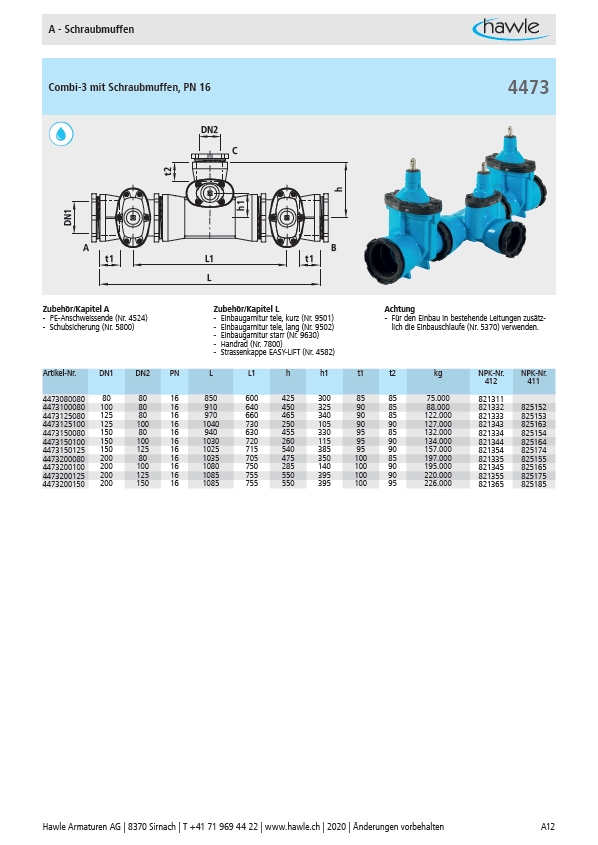

A - Schraubmuffen
Combi-3 mit Schraubmuffen, PN 16
t2
C
h1
DN2
A B
t1 L1 t1
L
DN1
h
Zubehör/Kapitel A Zubehör/Kapitel L Achtung
- PE-Anschweissende (Nr. 4524)
- Schubsicherung (Nr. 5800)
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
4473
- Für den Einbau in bestehende Leitungen zusätzlich
die Einbauschlaufe (Nr. 5370) verwenden.
Artikel-Nr. DN1 DN2 PN L L1 h h1 t1 t2 kg NPK-Nr.
412
NPK-Nr.
411
4473080080 80 80 16 850 600 425 300 85 85 75.000 821311
4473100080 100 80 16 910 640 450 325 90 85 88.000 821332 825152
4473125080 125 80 16 970 660 465 340 90 85 122.000 821333 825153
4473125100 125 100 16 1040 730 250 105 90 90 127.000 821343 825163
4473150080 150 80 16 940 630 455 330 95 85 132.000 821334 825154
4473150100 150 100 16 1030 720 260 115 95 90 134.000 821344 825164
4473150125 150 125 16 1025 715 540 385 95 90 157.000 821354 825174
4473200080 200 80 16 1035 705 475 350 100 85 197.000 821335 825155
4473200100 200 100 16 1080 750 285 140 100 90 195.000 821345 825165
4473200125 200 125 16 1085 755 550 395 100 90 220.000 821355 825175
4473200150 200 150 16 1085 755 550 395 100 95 226.000 821365 825185
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten A12
