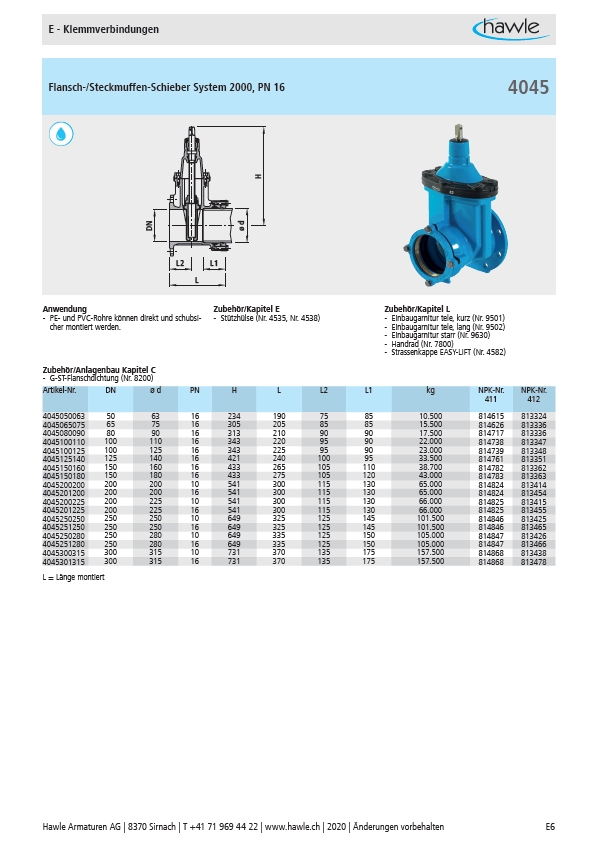

E - Klemmverbindungen
Flansch-/Steckmuffen-Schieber System 2000, PN 16
ø d
H
DN
L2 L1
L
Anwendung Zubehör/Kapitel E Zubehör/Kapitel L
- PE- und PVC-Rohre können direkt und schubsicher
montiert werden.
- Stützhülse (Nr. 4535, Nr. 4538) - Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
Zubehör/Anlagenbau Kapitel C
- G-ST-Flanschdichtung (Nr. 8200)
4045
Artikel-Nr. DN ø d PN H L L2 L1 kg NPK-Nr.
411
NPK-Nr.
412
4045050063 50 63 16 234 190 75 85 10.500 814615 813324
4045065075 65 75 16 305 205 85 85 15.500 814626 813336
4045080090 80 90 16 313 210 90 90 17.500 814717 813336
4045100110 100 110 16 343 220 95 90 22.000 814738 813347
4045100125 100 125 16 343 225 95 90 23.000 814739 813348
4045125140 125 140 16 421 240 100 95 33.500 814761 813351
4045150160 150 160 16 433 265 105 110 38.700 814782 813362
4045150180 150 180 16 433 275 105 120 43.000 814783 813363
4045200200 200 200 10 541 300 115 130 65.000 814824 813414
4045201200 200 200 16 541 300 115 130 65.000 814824 813454
4045200225 200 225 10 541 300 115 130 66.000 814825 813415
4045201225 200 225 16 541 300 115 130 66.000 814825 813455
4045250250 250 250 10 649 325 125 145 101.500 814846 813425
4045251250 250 250 16 649 325 125 145 101.500 814846 813465
4045250280 250 280 10 649 335 125 150 105.000 814847 813426
4045251280 250 280 16 649 335 125 150 105.000 814847 813466
4045300315 300 315 10 731 370 135 175 157.500 814868 813438
4045301315 300 315 16 731 370 135 175 157.500 814868 813478
L = Länge montiert
