N - Werkzeuge

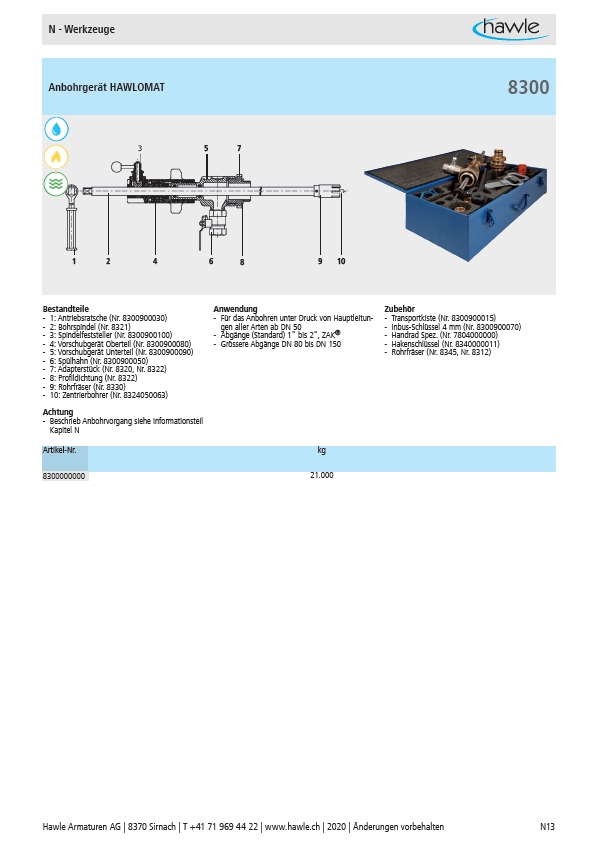

Anbohrgerät HAWLOMAT
5 7
3 1 2 4 6
8 9 10
Bestandteile Anwendung Zubehör
- 1: Antriebsratsche (Nr. 8300900030)
- Für das Anbohren unter Druck von Hauptleitungen
- 2: Bohrspindel (Nr. 8321)
aller Arten ab DN 50
- 3: Spindelfeststeller (Nr. 8300900100)
- Abgänge (Standard) 1" bis 2", ZAK®
- 4: Vorschubgerät Oberteil (Nr. 8300900080)
- Grössere Abgänge DN 80 bis DN 150
- 5: Vorschubgerät Unterteil (Nr. 8300900090)
- 6: Spülhahn (Nr. 8300900050)
- 7: Adapterstück (Nr. 8320, Nr. 8322)
- 8: Profildichtung (Nr. 8322)
- 9: Rohrfräser (Nr. 8330)
- 10: Zentrierbohrer (Nr. 8324050063)
8300
- Transportkiste (Nr. 8300900015)
- Inbus-Schlüssel 4 mm (Nr. 8300900070)
- Handrad Spez. (Nr. 7804000000)
- Hakenschlüssel (Nr. 8340000011)
- Rohrfräser (Nr. 8345, Nr. 8312)
Achtung
- Beschrieb Anbohrvorgang siehe Informationsteil
Kapitel N
Artikel-Nr. kg
8300000000 21.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten N13
