J - Anbohr-Schieber, Anbohr-Schellen

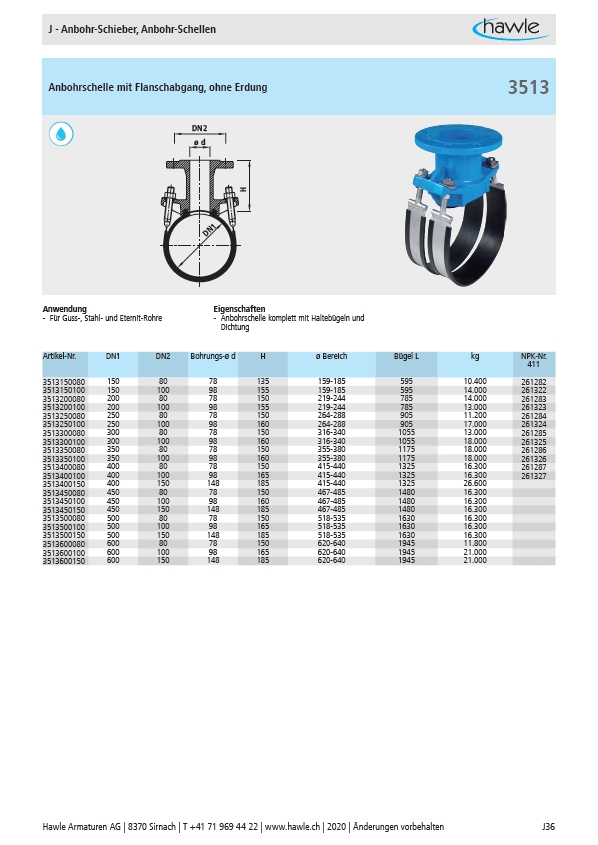

Anbohrschelle mit Flanschabgang, ohne Erdung
H
DN2
ø d
DN1
Anwendung Eigenschaften
- Für Guss-, Stahl- und Eternit-Rohre - Anbohrschelle komplett mit Haltebügeln und
Dichtung
3513
Artikel-Nr. DN1 DN2 Bohrungs-ø d H ø Bereich Bügel L kg NPK-Nr.
411
3513150080 150 80 78 135 159-185 595 10.400 261282
3513150100 150 100 98 155 159-185 595 14.000 261322
3513200080 200 80 78 150 219-244 785 14.000 261283
3513200100 200 100 98 155 219-244 785 13.000 261323
3513250080 250 80 78 150 264-288 905 11.200 261284
3513250100 250 100 98 160 264-288 905 17.000 261324
3513300080 300 80 78 150 316-340 1055 13.000 261285
3513300100 300 100 98 160 316-340 1055 18.000 261325
3513350080 350 80 78 150 355-380 1175 18.000 261286
3513350100 350 100 98 160 355-380 1175 18.000 261326
3513400080 400 80 78 150 415-440 1325 16.300 261287
3513400100 400 100 98 165 415-440 1325 16.300 261327
3513400150 400 150 148 185 415-440 1325 26.600
3513450080 450 80 78 150 467-485 1480 16.300
3513450100 450 100 98 160 467-485 1480 16.300
3513450150 450 150 148 185 467-485 1480 16.300
3513500080 500 80 78 150 518-535 1630 16.300
3513500100 500 100 98 165 518-535 1630 16.300
3513500150 500 150 148 185 518-535 1630 16.300
3513600080 600 80 78 150 620-640 1945 11.800
3513600100 600 100 98 165 620-640 1945 21.000
3513600150 600 150 148 185 620-640 1945 21.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten J36
