D - PE-Schweissen

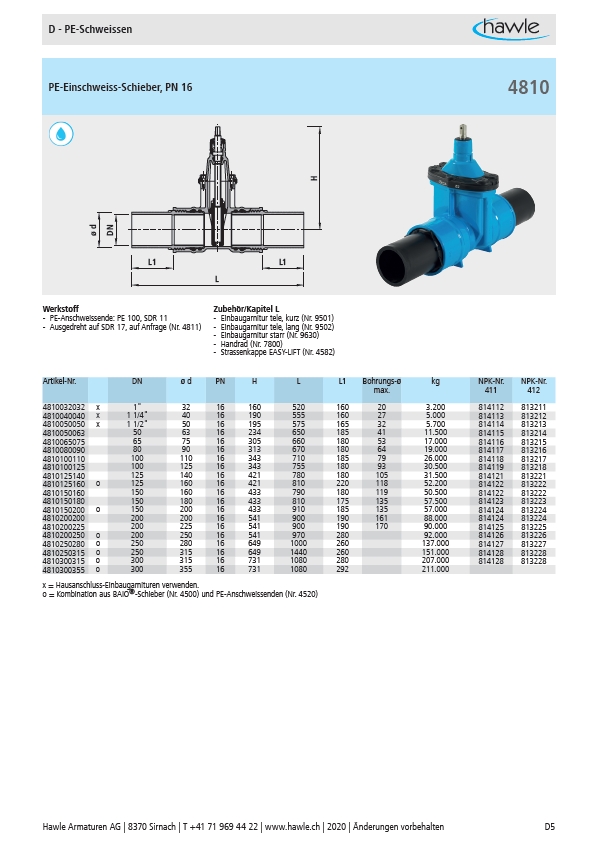

PE-Einschweiss-Schieber, PN 16
DN
ø d
L1 L1
L
Werkstoff Zubehör/Kapitel L
- PE-Anschweissende: PE 100, SDR 11
- Ausgedreht auf SDR 17, auf Anfrage (Nr. 4811)
H
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
4810
Artikel-Nr. DN ø d PN H L L1 Bohrungs-ø
max.
kg NPK-Nr.
411
NPK-Nr.
412
4810032032 x 1" 32 16 160 520 160 20 3.200 814112 813211
4810040040 x 1 1/4" 40 16 190 555 160 27 5.000 814113 813212
4810050050 x 1 1/2" 50 16 195 575 165 32 5.700 814114 813213
4810050063 50 63 16 234 650 185 41 11.500 814115 813214
4810065075 65 75 16 305 660 180 53 17.000 814116 813215
4810080090 80 90 16 313 670 180 64 19.000 814117 813216
4810100110 100 110 16 343 710 185 79 26.000 814118 813217
4810100125 100 125 16 343 755 180 93 30.500 814119 813218
4810125140 125 140 16 421 780 180 105 31.500 814121 813221
4810125160 o 125 160 16 421 810 220 118 52.200 814122 813222
4810150160 150 160 16 433 790 180 119 50.500 814122 813222
4810150180 150 180 16 433 810 175 135 57.500 814123 813223
4810150200 o 150 200 16 433 910 185 135 57.000 814124 813224
4810200200 200 200 16 541 900 190 161 88.000 814124 813224
4810200225 200 225 16 541 900 190 170 90.000 814125 813225
4810200250 o 200 250 16 541 970 280 92.000 814126 813226
4810250280 o 250 280 16 649 1000 260 137.000 814127 813227
4810250315 o 250 315 16 649 1440 260 151.000 814128 813228
4810300315 o 300 315 16 731 1080 280 207.000 814128 813228
4810300355 o 300 355 16 731 1080 292 211.000
x = Hausanschluss-Einbaugarnituren verwenden.
o = Kombination aus BAIO®-Schieber (Nr. 4500) und PE-Anschweissenden (Nr. 4520)
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten D5
