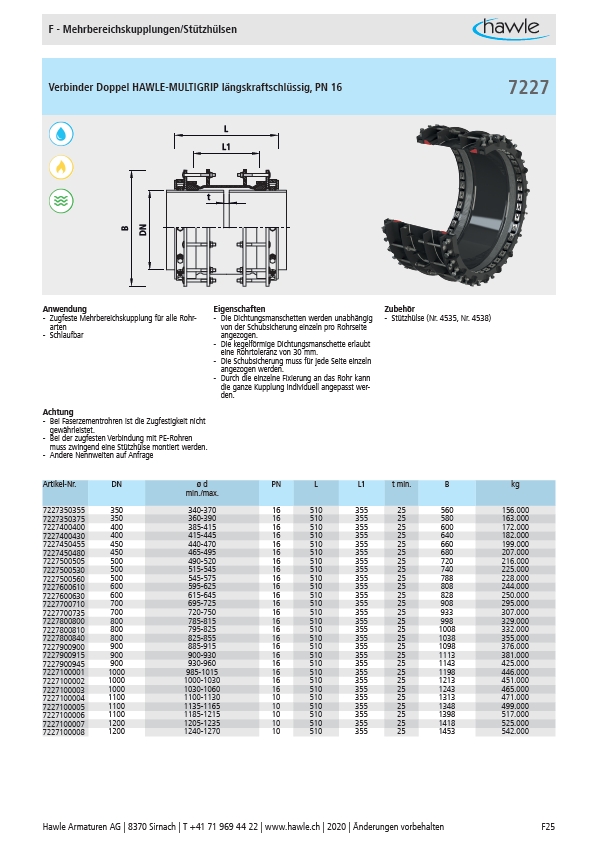

F - Mehrbereichskupplungen/Stützhülsen
Verbinder Doppel HAWLE-MULTIGRIP längskraftschlüssig, PN 16
DN
B
t
L
L1
Anwendung Eigenschaften Zubehör
- Zugfeste Mehrbereichskupplung für alle Rohrarten
- Schlaufbar
- Die Dichtungsmanschetten werden unabhängig
von der Schubsicherung einzeln pro Rohrseite
angezogen.
- Die kegelförmige Dichtungsmanschette erlaubt
eine Rohrtoleranz von 30 mm.
- Die Schubsicherung muss für jede Seite einzeln
angezogen werden.
- Durch die einzelne Fixierung an das Rohr kann
die ganze Kupplung individuell angepasst werden.
- Stützhülse (Nr. 4535, Nr. 4538)
Achtung
- Bei Faserzementrohren ist die Zugfestigkeit nicht
gewährleistet.
- Bei der zugfesten Verbindung mit PE-Rohren
muss zwingend eine Stützhülse montiert werden.
- Andere Nennweiten auf Anfrage
7227
Artikel-Nr. DN ø d
min./max.
PN L L1 t min. B kg
7227350355 350 340-370 16 510 355 25 560 156.000
7227350375 350 360-390 16 510 355 25 580 163.000
7227400400 400 385-415 16 510 355 25 600 172.000
7227400430 400 415-445 16 510 355 25 640 182.000
7227450455 450 440-470 16 510 355 25 660 199.000
7227450480 450 465-495 16 510 355 25 680 207.000
7227500505 500 490-520 16 510 355 25 720 216.000
7227500530 500 515-545 16 510 355 25 740 225.000
7227500560 500 545-575 16 510 355 25 788 228.000
7227600610 600 595-625 16 510 355 25 808 244.000
7227600630 600 615-645 16 510 355 25 828 250.000
7227700710 700 695-725 16 510 355 25 908 295.000
7227700735 700 720-750 16 510 355 25 933 307.000
7227800800 800 785-815 16 510 355 25 998 329.000
7227800810 800 795-825 16 510 355 25 1008 332.000
7227800840 800 825-855 16 510 355 25 1038 355.000
7227900900 900 885-915 16 510 355 25 1098 376.000
7227900915 900 900-930 16 510 355 25 1113 381.000
7227900945 900 930-960 16 510 355 25 1143 425.000
7227100001 1000 985-1015 16 510 355 25 1198 446.000
7227100002 1000 1000-1030 16 510 355 25 1213 451.000
7227100003 1000 1030-1060 16 510 355 25 1243 465.000
7227100004 1100 1100-1130 10 510 355 25 1313 471.000
7227100005 1100 1135-1165 10 510 355 25 1348 499.000
7227100006 1100 1185-1215 10 510 355 25 1398 517.000
7227100007 1200 1205-1235 10 510 355 25 1418 525.000
7227100008 1200 1240-1270 10 510 355 25 1453 542.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten F25
