C - Steckmuffen BLS®

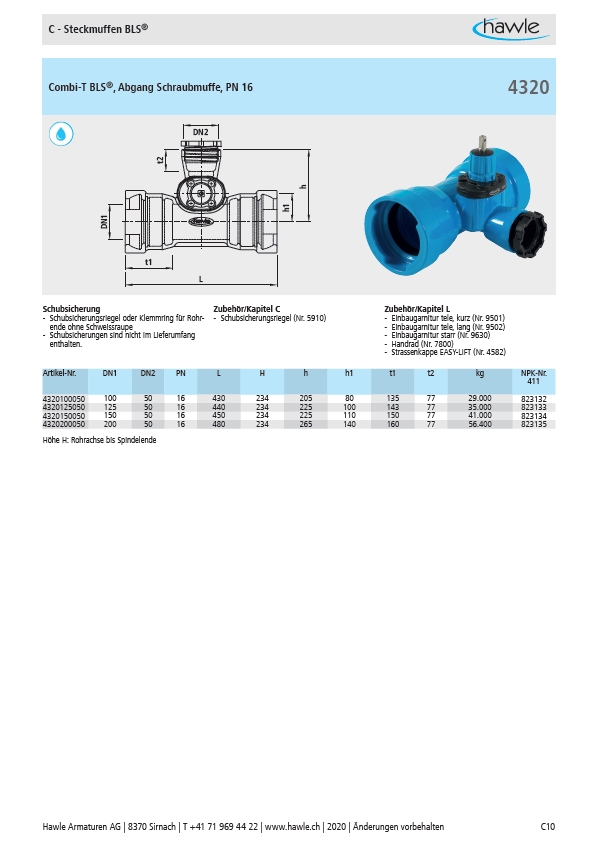

Combi-T BLS®, Abgang Schraubmuffe, PN 16
DN1
t1
DN2
L
h1
h
t2
Schubsicherung Zubehör/Kapitel C Zubehör/Kapitel L
- Schubsicherungsriegel oder Klemmring für Rohrende
ohne Schweissraupe
- Schubsicherungen sind nicht im Lieferumfang
enthalten.
- Schubsicherungsriegel (Nr. 5910) - Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
4320
Artikel-Nr. DN1 DN2 PN L H h h1 t1 t2 kg NPK-Nr.
411
4320100050 100 50 16 430 234 205 80 135 77 29.000 823132
4320125050 125 50 16 440 234 225 100 143 77 35.000 823133
4320150050 150 50 16 450 234 225 110 150 77 41.000 823134
4320200050 200 50 16 480 234 265 140 160 77 56.400 823135
Höhe H: Rohrachse bis Spindelende
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten C10
