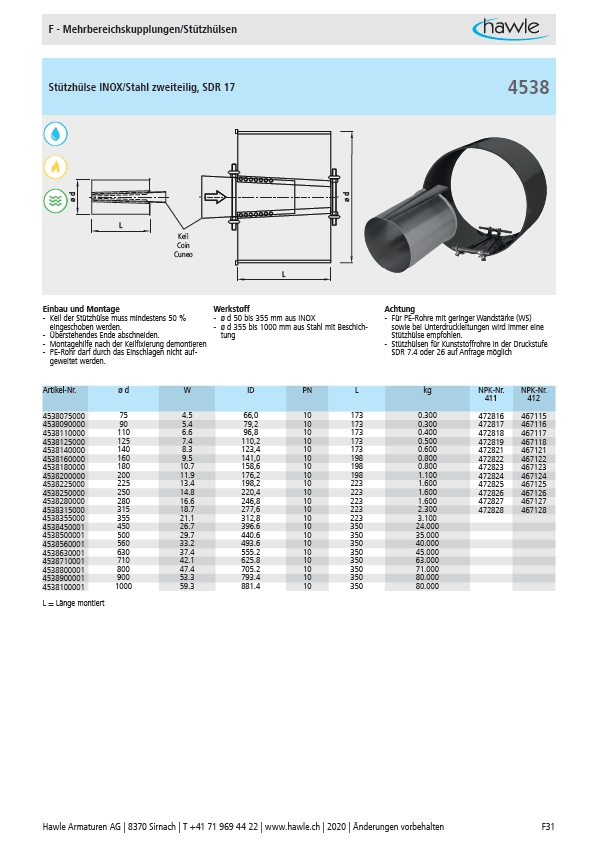

F - Mehrbereichskupplungen/Stützhülsen
Stützhülse INOX/Stahl zweiteilig, SDR 17
ø d
L
Keil
Coin
Cuneo
ø d
L
Einbau und Montage Werkstoff Achtung
- Keil der Stützhülse muss mindestens 50 %
eingeschoben werden.
- Überstehendes Ende abschneiden.
- Montagehilfe nach der Keilfixierung demontieren
- PE-Rohr darf durch das Einschlagen nicht aufgeweitet
werden.
- ø d 50 bis 355 mm aus INOX
- ø d 355 bis 1000 mm aus Stahl mit Beschichtung
4538
- Für PE-Rohre mit geringer Wandstärke (WS)
sowie bei Unterdruckleitungen wird immer eine
Stützhülse empfohlen.
- Stützhülsen für Kunststoffrohre in der Druckstufe
SDR 7.4 oder 26 auf Anfrage möglich
Artikel-Nr. ø d W ID PN L kg NPK-Nr.
411
NPK-Nr.
412
4538075000 75 4.5 66,0 10 173 0.300 472816 467115
4538090000 90 5.4 79,2 10 173 0.300 472817 467116
4538110000 110 6.6 96,8 10 173 0.400 472818 467117
4538125000 125 7.4 110,2 10 173 0.500 472819 467118
4538140000 140 8.3 123,4 10 173 0.600 472821 467121
4538160000 160 9.5 141,0 10 198 0.800 472822 467122
4538180000 180 10.7 158,6 10 198 0.800 472823 467123
4538200000 200 11.9 176,2 10 198 1.100 472824 467124
4538225000 225 13.4 198,2 10 223 1.600 472825 467125
4538250000 250 14.8 220,4 10 223 1.600 472826 467126
4538280000 280 16.6 246,8 10 223 1.600 472827 467127
4538315000 315 18.7 277,6 10 223 2.300 472828 467128
4538355000 355 21.1 312,8 10 223 3.100
4538450001 450 26.7 396.6 10 350 24.000
4538500001 500 29.7 440.6 10 350 35.000
4538560001 560 33.2 493.6 10 350 40.000
4538630001 630 37.4 555.2 10 350 45.000
4538710001 710 42.1 625.8 10 350 63.000
4538800001 800 47.4 705.2 10 350 71.000
4538900001 900 53.3 793.4 10 350 80.000
4538100001 1000 59.3 881.4 10 350 80.000
L = Länge montiert
