D - PE-Schweissen

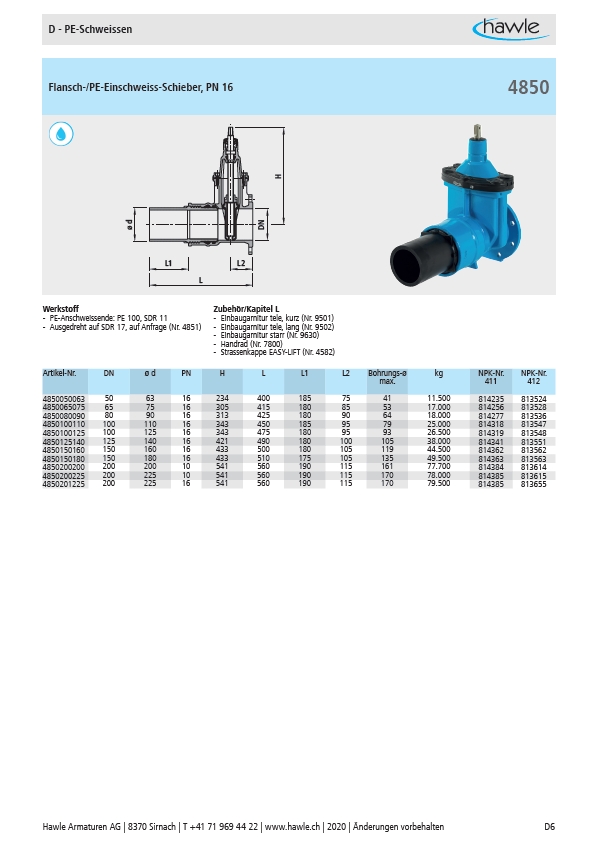

Flansch-/PE-Einschweiss-Schieber, PN 16
ø d
DN
L1 L2
L
H
Werkstoff Zubehör/Kapitel L
- PE-Anschweissende: PE 100, SDR 11
- Ausgedreht auf SDR 17, auf Anfrage (Nr. 4851)
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
4850
Artikel-Nr. DN ø d PN H L L1 L2 Bohrungs-ø
max.
kg NPK-Nr.
411
NPK-Nr.
412
4850050063 50 63 16 234 400 185 75 41 11.500 814235 813524
4850065075 65 75 16 305 415 180 85 53 17.000 814256 813528
4850080090 80 90 16 313 425 180 90 64 18.000 814277 813536
4850100110 100 110 16 343 450 185 95 79 25.000 814318 813547
4850100125 100 125 16 343 475 180 95 93 26.500 814319 813548
4850125140 125 140 16 421 490 180 100 105 38.000 814341 813551
4850150160 150 160 16 433 500 180 105 119 44.500 814362 813562
4850150180 150 180 16 433 510 175 105 135 49.500 814363 813563
4850200200 200 200 10 541 560 190 115 161 77.700 814384 813614
4850200225 200 225 10 541 560 190 115 170 78.000 814385 813615
4850201225 200 225 16 541 560 190 115 170 79.500 814385 813655
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten D6
