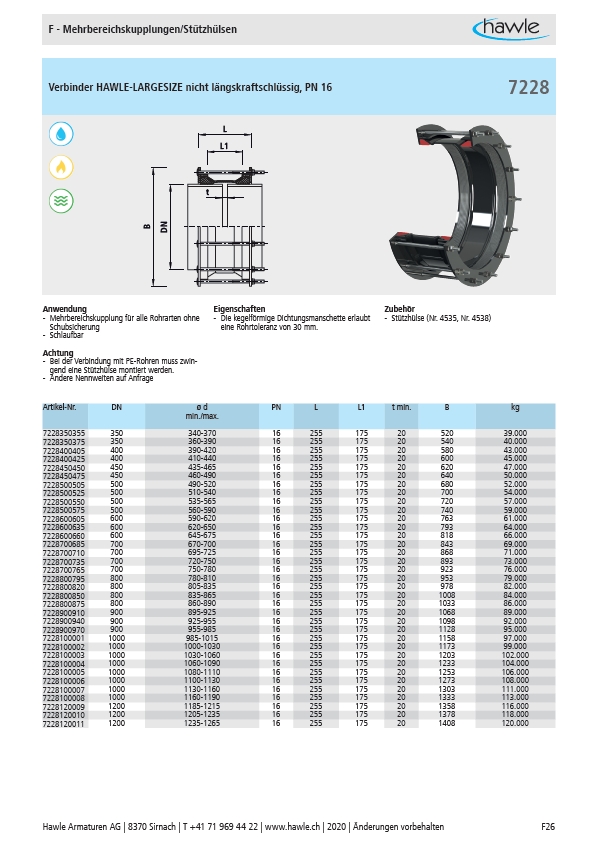

F - Mehrbereichskupplungen/Stützhülsen
Verbinder HAWLE-LARGESIZE nicht längskraftschlüssig, PN 16
t
L
L1
DN
B
Anwendung Eigenschaften Zubehör
- Mehrbereichskupplung für alle Rohrarten ohne
- Die kegelförmige Dichtungsmanschette erlaubt
Schubsicherung
eine Rohrtoleranz von 30 mm.
- Schlaufbar
- Stützhülse (Nr. 4535, Nr. 4538)
Achtung
- Bei der Verbindung mit PE-Rohren muss zwingend
eine Stützhülse montiert werden.
- Andere Nennweiten auf Anfrage
7228
Artikel-Nr. DN ø d
min./max.
PN L L1 t min. B kg
7228350355 350 340-370 16 255 175 20 520 39.000
7228350375 350 360-390 16 255 175 20 540 40.000
7228400405 400 390-420 16 255 175 20 580 43.000
7228400425 400 410-440 16 255 175 20 600 45.000
7228450450 450 435-465 16 255 175 20 620 47.000
7228450475 450 460-490 16 255 175 20 640 50.000
7228500505 500 490-520 16 255 175 20 680 52.000
7228500525 500 510-540 16 255 175 20 700 54.000
7228500550 500 535-565 16 255 175 20 720 57.000
7228500575 500 560-590 16 255 175 20 740 59.000
7228600605 600 590-620 16 255 175 20 763 61.000
7228600635 600 620-650 16 255 175 20 793 64.000
7228600660 600 645-675 16 255 175 20 818 66.000
7228700685 700 670-700 16 255 175 20 843 69.000
7228700710 700 695-725 16 255 175 20 868 71.000
7228700735 700 720-750 16 255 175 20 893 73.000
7228700765 700 750-780 16 255 175 20 923 76.000
7228800795 800 780-810 16 255 175 20 953 79.000
7228800820 800 805-835 16 255 175 20 978 82.000
7228800850 800 835-865 16 255 175 20 1008 84.000
7228800875 800 860-890 16 255 175 20 1033 86.000
7228900910 900 895-925 16 255 175 20 1068 89.000
7228900940 900 925-955 16 255 175 20 1098 92.000
7228900970 900 955-985 16 255 175 20 1128 95.000
7228100001 1000 985-1015 16 255 175 20 1158 97.000
7228100002 1000 1000-1030 16 255 175 20 1173 99.000
7228100003 1000 1030-1060 16 255 175 20 1203 102.000
7228100004 1000 1060-1090 16 255 175 20 1233 104.000
7228100005 1000 1080-1110 16 255 175 20 1253 106.000
7228100006 1000 1100-1130 16 255 175 20 1273 108.000
7228100007 1000 1130-1160 16 255 175 20 1303 111.000
7228100008 1000 1160-1190 16 255 175 20 1333 113.000
7228120009 1200 1185-1215 16 255 175 20 1358 116.000
7228120010 1200 1205-1235 16 255 175 20 1378 118.000
7228120011 1200 1235-1265 16 255 175 20 1408 120.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten F26
