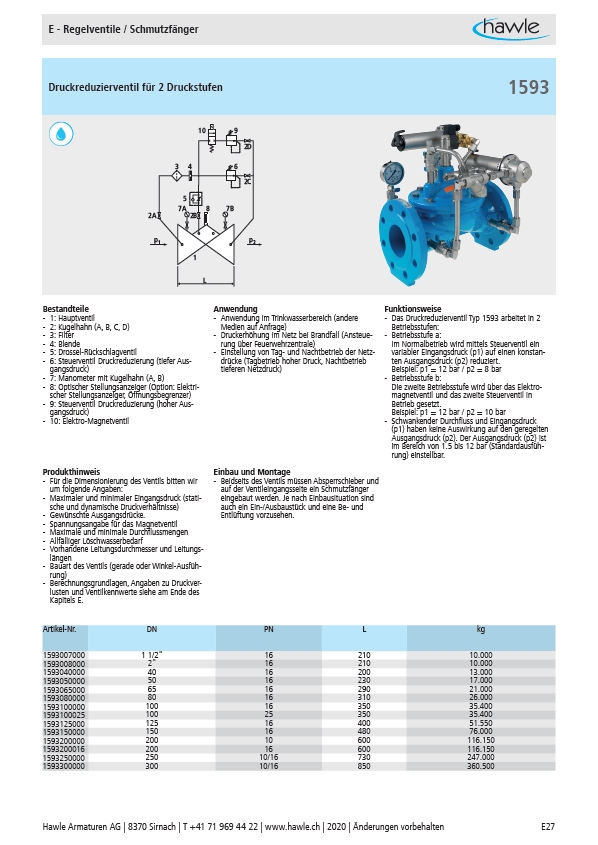

E - Regelventile / Schmutzfänger
Druckreduzierventil für 2 Druckstufen
10 9
3 4 6
5
7A 8 7B
2A 2B
2D
2C
p1 p2
L
1
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- 2: Kugelhahn (A, B, C, D)
- 3: Filter
- 4: Blende
- 5: Drossel-Rückschlagventil
- 6: Steuerventil Druckreduzierung (tiefer Ausgangsdruck)
- 7: Manometer mit Kugelhahn (A, B)
- 8: Optischer Stellungsanzeiger (Option: Elektrischer
Stellungsanzeiger, Öffnungsbegrenzer)
- 9: Steuerventil Druckreduzierung (hoher Ausgangsdruck)
- 10: Elektro-Magnetventil
- Anwendung im Trinkwasserbereich (andere
Medien auf Anfrage)
- Druckerhöhung im Netz bei Brandfall (Ansteuerung
über Feuerwehrzentrale)
- Einstellung von Tag- und Nachtbetrieb der Netzdrücke
(Tagbetrieb hoher Druck, Nachtbetrieb
tieferen Netzdruck)
1593
- Das Druckreduzierventil Typ 1593 arbeitet in 2
Betriebsstufen:
- Betriebsstufe a:
Im Normalbetrieb wird mittels Steuerventil ein
variabler Eingangsdruck (p1) auf einen konstanten
Ausgangsdruck (p2) reduziert.
Beispiel: p1 = 12 bar / p2 = 8 bar
- Betriebsstufe b:
Die zweite Betriebsstufe wird über das Elektromagnetventil
und das zweite Steuerventil in
Betrieb gesetzt.
Beispiel: p1 = 12 bar / p2 = 10 bar
- Schwankender Durchfluss und Eingangsdruck
(p1) haben keine Auswirkung auf den geregelten
Ausgangsdruck (p2). Der Ausgangsdruck (p2) ist
im Bereich von 1.5 bis 12 bar (Standardausführung)
einstellbar.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Gewünschte Ausgangsdrücke.
- Spannungsangabe für das Magnetventil
- Maximale und minimale Durchflussmengen
- Allfälliger Löschwasserbedarf
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite ein Schmutzfänger
eingebaut werden. Je nach Einbausituation sind
auch ein Ein-/Ausbaustück und eine Be- und
Entlüftung vorzusehen.
Artikel-Nr. DN PN L kg
1593007000 1 1/2" 16 210 10.000
1593008000 2" 16 210 10.000
1593040000 40 16 200 13.000
1593050000 50 16 230 17.000
1593065000 65 16 290 21.000
1593080000 80 16 310 26.000
1593100000 100 16 350 35.400
1593100025 100 25 350 35.400
1593125000 125 16 400 51.550
1593150000 150 16 480 76.000
1593200000 200 10 600 116.150
1593200016 200 16 600 116.150
1593250000 250 10/16 730 247.000
1593300000 300 10/16 850 360.500
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E27
