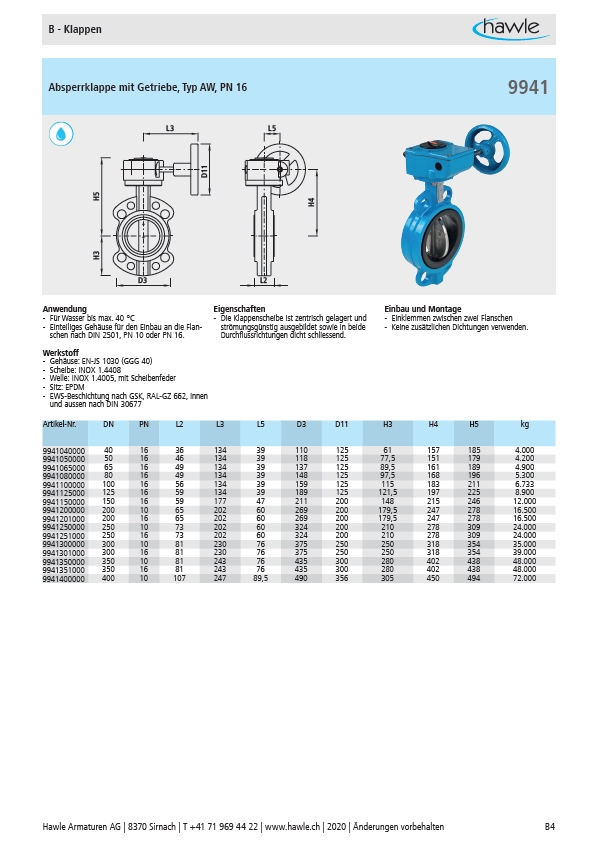

B - Klappen
Absperrklappe mit Getriebe, Typ AW, PN 16
L3 L5
D11
H4
H3 H5
D3 L2
Anwendung Eigenschaften Einbau und Montage
- Für Wasser bis max. 40 °C
- Einteiliges Gehäuse für den Einbau an die Flanschen
nach DIN 2501, PN 10 oder PN 16.
- Die Klappenscheibe ist zentrisch gelagert und
strömungsgünstig ausgebildet sowie in beide
Durchflussrichtungen dicht schliessend.
9941
- Einklemmen zwischen zwei Flanschen
- Keine zusätzlichen Dichtungen verwenden.
Werkstoff
- Gehäuse: EN-JS 1030 (GGG 40)
- Scheibe: INOX 1.4408
- Welle: INOX 1.4005, mit Scheibenfeder
- Sitz: EPDM
- EWS-Beschichtung nach GSK, RAL-GZ 662, innen
und aussen nach DIN 30677
Artikel-Nr. DN PN L2 L3 L5 D3 D11 H3 H4 H5 kg
9941040000 40 16 36 134 39 110 125 61 157 185 4.000
9941050000 50 16 46 134 39 118 125 77,5 151 179 4.200
9941065000 65 16 49 134 39 137 125 89,5 161 189 4.900
9941080000 80 16 49 134 39 148 125 97,5 168 196 5.300
9941100000 100 16 56 134 39 159 125 115 183 211 6.733
9941125000 125 16 59 134 39 189 125 121,5 197 225 8.900
9941150000 150 16 59 177 47 211 200 148 215 246 12.000
9941200000 200 10 65 202 60 269 200 179,5 247 278 16.500
9941201000 200 16 65 202 60 269 200 179,5 247 278 16.500
9941250000 250 10 73 202 60 324 200 210 278 309 24.000
9941251000 250 16 73 202 60 324 200 210 278 309 24.000
9941300000 300 10 81 230 76 375 250 250 318 354 35.000
9941301000 300 16 81 230 76 375 250 250 318 354 39.000
9941350000 350 10 81 243 76 435 300 280 402 438 48.000
9941351000 350 16 81 243 76 435 300 280 402 438 48.000
9941400000 400 10 107 247 89,5 490 356 305 450 494 72.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten B4
