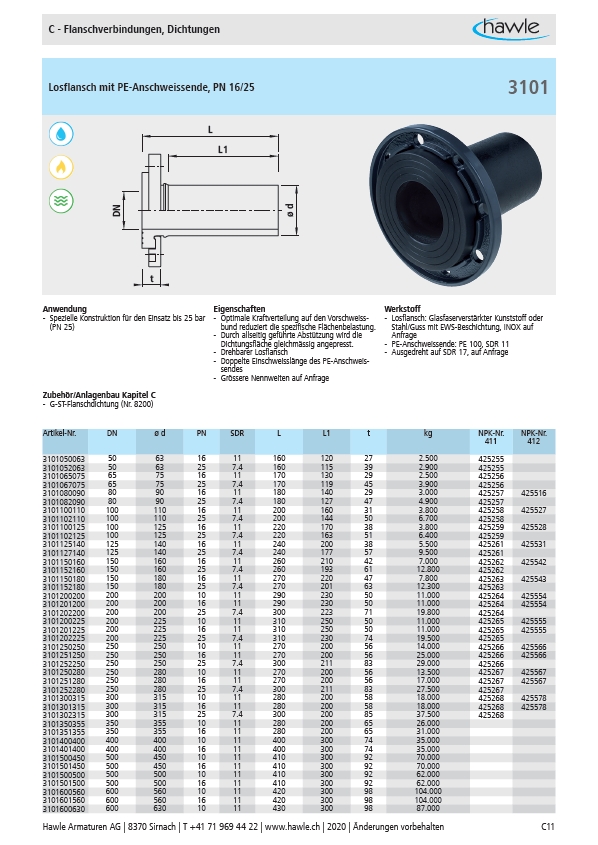

C - Flanschverbindungen, Dichtungen
Losflansch mit PE-Anschweissende, PN 16/25
t
DN
ø d
L1
L
Anwendung Eigenschaften Werkstoff
- Spezielle Konstruktion für den Einsatz bis 25 bar
- Optimale Kraftverteilung auf den Vorschweissbund
(PN 25)
reduziert die spezifische Flächenbelastung.
- Durch allseitig geführte Abstützung wird die
Dichtungsfläche gleichmässig angepresst.
- Drehbarer Losflansch
- Doppelte Einschweisslänge des PE-Anschweissendes
- Grössere Nennweiten auf Anfrage
3101
- Losflansch: Glasfaserverstärkter Kunststoff oder
Stahl/Guss mit EWS-Beschichtung, INOX auf
Anfrage
- PE-Anschweissende: PE 100, SDR 11
- Ausgedreht auf SDR 17, auf Anfrage
Zubehör/Anlagenbau Kapitel C
- G-ST-Flanschdichtung (Nr. 8200)
Artikel-Nr. DN ø d PN SDR L L1 t kg NPK-Nr.
411
NPK-Nr.
412
3101050063 50 63 16 11 160 120 27 2.500 425255
3101052063 50 63 25 7.4 160 115 39 2.900 425255
3101065075 65 75 16 11 170 130 29 2.500 425256
3101067075 65 75 25 7.4 170 119 45 3.900 425256
3101080090 80 90 16 11 180 140 29 3.000 425257 425516
3101082090 80 90 25 7.4 180 127 47 4.900 425257
3101100110 100 110 16 11 200 160 31 3.800 425258 425527
3101102110 100 110 25 7.4 200 144 50 6.700 425258
3101100125 100 125 16 11 220 170 38 3.800 425259 425528
3101102125 100 125 25 7.4 220 163 51 6.400 425259
3101125140 125 140 16 11 240 200 38 5.500 425261 425531
3101127140 125 140 25 7.4 240 177 57 9.500 425261
3101150160 150 160 16 11 260 210 42 7.000 425262 425542
3101152160 150 160 25 7.4 260 193 61 12.800 425262
3101150180 150 180 16 11 270 220 47 7.800 425263 425543
3101152180 150 180 25 7.4 270 201 63 12.300 425263
3101200200 200 200 10 11 290 230 50 11.000 425264 425554
3101201200 200 200 16 11 290 230 50 11.000 425264 425554
3101202200 200 200 25 7.4 300 223 71 19.800 425264
3101200225 200 225 10 11 310 250 50 11.000 425265 425555
3101201225 200 225 16 11 310 250 50 11.000 425265 425555
3101202225 200 225 25 7.4 310 230 74 19.500 425265
3101250250 250 250 10 11 270 200 56 14.000 425266 425566
3101251250 250 250 16 11 270 200 56 25.000 425266 425566
3101252250 250 250 25 7.4 300 211 83 29.000 425266
3101250280 250 280 10 11 270 200 56 13.500 425267 425567
3101251280 250 280 16 11 270 200 56 17.000 425267 425567
3101252280 250 280 25 7.4 300 211 83 27.500 425267
3101300315 300 315 10 11 280 200 58 18.000 425268 425578
3101301315 300 315 16 11 280 200 58 18.000 425268 425578
3101302315 300 315 25 7.4 300 200 85 37.500 425268
3101350355 350 355 10 11 280 200 65 26.000
3101351355 350 355 16 11 280 200 65 31.000
3101400400 400 400 10 11 400 300 74 35.000
3101401400 400 400 16 11 400 300 74 35.000
3101500450 500 450 10 11 410 300 92 70.000
3101501450 500 450 16 11 410 300 92 70.000
3101500500 500 500 10 11 410 300 92 62.000
3101501500 500 500 16 11 410 300 92 62.000
3101600560 600 560 10 11 420 300 98 104.000
3101601560 600 560 16 11 420 300 98 104.000
3101600630 600 630 10 11 430 300 98 87.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten C11
