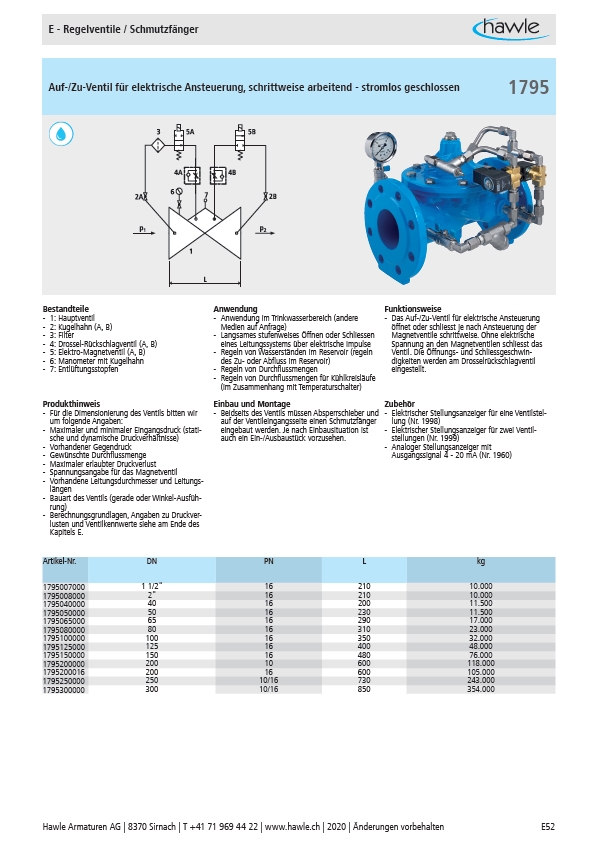

E - Regelventile / Schmutzfänger
Auf-/Zu-Ventil für elektrische Ansteuerung, schrittweise arbeitend - stromlos geschlossen
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- 2: Kugelhahn (A, B)
- 3: Filter
- 4: Drossel-Rückschlagventil (A, B)
- 5: Elektro-Magnetventil (A, B)
- 6: Manometer mit Kugelhahn
- 7: Entlüftungsstopfen
- Anwendung im Trinkwasserbereich (andere
Medien auf Anfrage)
- Langsames stufenweises Öffnen oder Schliessen
eines Leitungssystems über elektrische Impulse
- Regeln von Wasserständen im Reservoir (regeln
des Zu- oder Abfluss im Reservoir)
- Regeln von Durchflussmengen
- Regeln von Durchflussmengen für Kühlkreisläufe
(im Zusammenhang mit Temperaturschalter)
1795
- Das Auf-/Zu-Ventil für elektrische Ansteuerung
öffnet oder schliesst je nach Ansteuerung der
Magnetventile schrittweise. Ohne elektrische
Spannung an den Magnetventilen schliesst das
Ventil. Die Öffnungs- und Schliessgeschwindigkeiten
werden am Drosselrückschlagventil
eingestellt.
Produkthinweis Einbau und Montage Zubehör
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Vorhandener Gegendruck
- Gewünschte Durchflussmenge
- Maximaler erlaubter Druckverlust
- Spannungsangabe für das Magnetventil
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite einen Schmutzfänger
eingebaut werden. Je nach Einbausituation ist
auch ein Ein-/Ausbaustück vorzusehen.
- Elektrischer Stellungsanzeiger für eine Ventilstellung
(Nr. 1998)
- Elektrischer Stellungsanzeiger für zwei Ventilstellungen
(Nr. 1999)
- Analoger Stellungsanzeiger mit
Ausgangssignal 4 - 20 mA (Nr. 1960)
Artikel-Nr. DN PN L kg
1795007000 1 1/2" 16 210 10.000
1795008000 2" 16 210 10.000
1795040000 40 16 200 11.500
1795050000 50 16 230 11.500
1795065000 65 16 290 17.000
1795080000 80 16 310 23.000
1795100000 100 16 350 32.000
1795125000 125 16 400 48.000
1795150000 150 16 480 76.000
1795200000 200 10 600 118.000
1795200016 200 16 600 105.000
1795250000 250 10/16 730 243.000
1795300000 300 10/16 850 354.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E52
