G - Reservoir-Zubehör

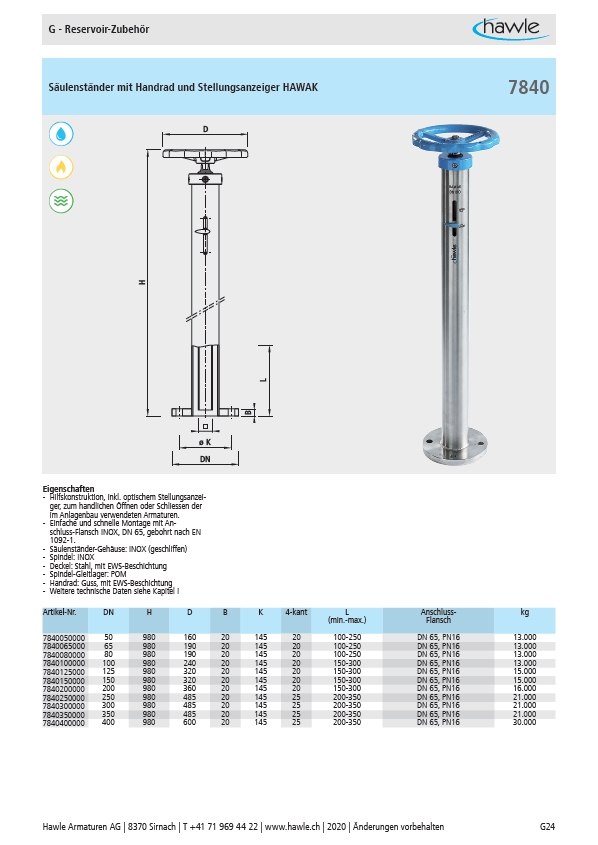

Säulenständer mit Handrad und Stellungsanzeiger HAWAK
H
D
ø K
DN
Eigenschaften
- Hilfskonstruktion, inkl. optischem Stellungsanzeiger,
zum handlichen Öffnen oder Schliessen der
im Anlagenbau verwendeten Armaturen.
- Einfache und schnelle Montage mit Anschluss
Flansch INOX, DN 65, gebohrt nach EN
1092-1.
- Säulenständer-Gehäuse: INOX (geschliffen)
- Spindel: INOX
- Deckel: Stahl, mit EWS-Beschichtung
- Spindel-Gleitlager: POM
- Handrad: Guss, mit EWS-Beschichtung
- Weitere technische Daten siehe Kapitel i
B
L
7840
Artikel-Nr. DN H D B K 4-kant L
(min.-max.)
Anschluss-
Flansch
kg
7840050000 50 980 160 20 145 20 100-250 DN 65, PN16 13.000
7840065000 65 980 190 20 145 20 100-250 DN 65, PN16 13.000
7840080000 80 980 190 20 145 20 100-250 DN 65, PN16 13.000
7840100000 100 980 240 20 145 20 150-300 DN 65, PN16 13.000
7840125000 125 980 320 20 145 20 150-300 DN 65, PN16 15.000
7840150000 150 980 320 20 145 20 150-300 DN 65, PN16 15.000
7840200000 200 980 360 20 145 20 150-300 DN 65, PN16 16.000
7840250000 250 980 485 20 145 25 200-350 DN 65, PN16 21.000
7840300000 300 980 485 20 145 25 200-350 DN 65, PN16 21.000
7840350000 350 980 485 20 145 25 200-350 DN 65, PN16 21.000
7840400000 400 980 600 20 145 25 200-350 DN 65, PN16 30.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten G24
