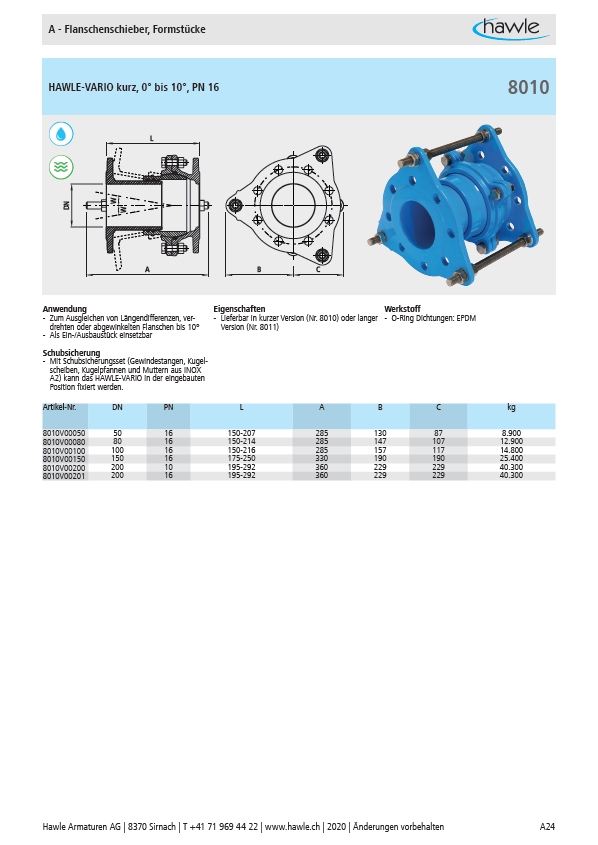

A - Flanschenschieber, Formstücke
HAWLE-VARIO kurz, 0° bis 10°, PN 16
DN
L
A B C
W
W
Anwendung Eigenschaften Werkstoff
- Zum Ausgleichen von Längendifferenzen, verdrehten
oder abgewinkelten Flanschen bis 10°
- Als Ein-/Ausbaustück einsetzbar
- Lieferbar in kurzer Version (Nr. 8010) oder langer
Version (Nr. 8011)
- O-Ring Dichtungen: EPDM
Schubsicherung
- Mit Schubsicherungsset (Gewindestangen, Kugelscheiben,
Kugelpfannen und Muttern aus INOX
A2) kann das HAWLE-VARIO in der eingebauten
Position fixiert werden.
8010
Artikel-Nr. DN PN L A B C kg
8010V00050 50 16 150-207 285 130 87 8.900
8010V00080 80 16 150-214 285 147 107 12.900
8010V00100 100 16 150-216 285 157 117 14.800
8010V00150 150 16 175-250 330 190 190 25.400
8010V00200 200 10 195-292 360 229 229 40.300
8010V00201 200 16 195-292 360 229 229 40.300
