H - Abwasserarmaturen

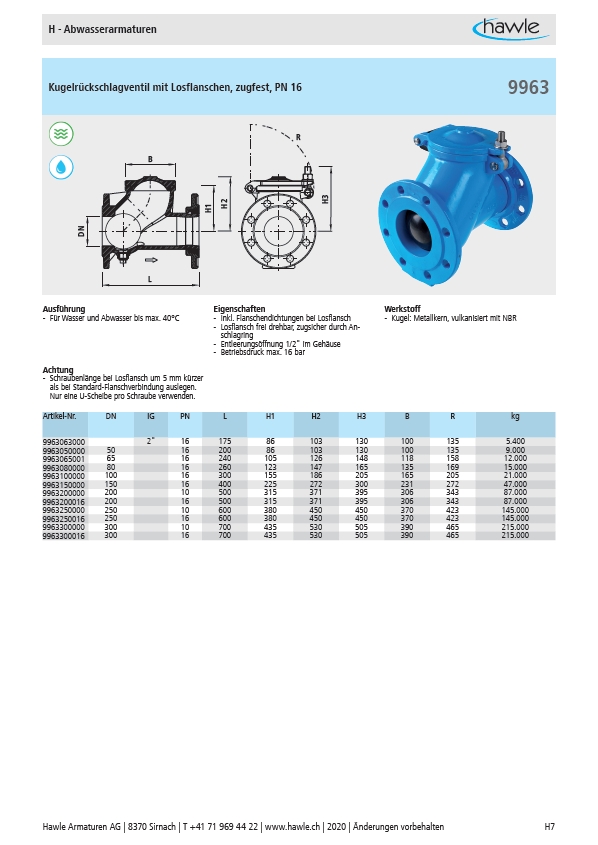

Kugelrückschlagventil mit Losflanschen, zugfest, PN 16
DN
H1
H2
H3
B
L
R
Ausführung Eigenschaften Werkstoff
- Für Wasser und Abwasser bis max. 40°C - Inkl. Flanschendichtungen bei Losflansch
- Losflansch frei drehbar, zugsicher durch Anschlagring
- Entleerungsöffnung 1/2" im Gehäuse
- Betriebsdruck max. 16 bar
9963
- Kugel: Metallkern, vulkanisiert mit NBR
Achtung
- Schraubenlänge bei Losflansch um 5 mm kürzer
als bei Standard-Flanschverbindung auslegen.
Nur eine U-Scheibe pro Schraube verwenden.
Artikel-Nr. DN IG PN L H1 H2 H3 B R kg
9963063000 2" 16 175 86 103 130 100 135 5.400
9963050000 50 16 200 86 103 130 100 135 9.000
9963065001 65 16 240 105 126 148 118 158 12.000
9963080000 80 16 260 123 147 165 135 169 15.000
9963100000 100 16 300 155 186 205 165 205 21.000
9963150000 150 16 400 225 272 300 231 272 47.000
9963200000 200 10 500 315 371 395 306 343 87.000
9963200016 200 16 500 315 371 395 306 343 87.000
9963250000 250 10 600 380 450 450 370 423 145.000
9963250016 250 16 600 380 450 450 370 423 145.000
9963300000 300 10 700 435 530 505 390 465 215.000
9963300016 300 16 700 435 530 505 390 465 215.000
