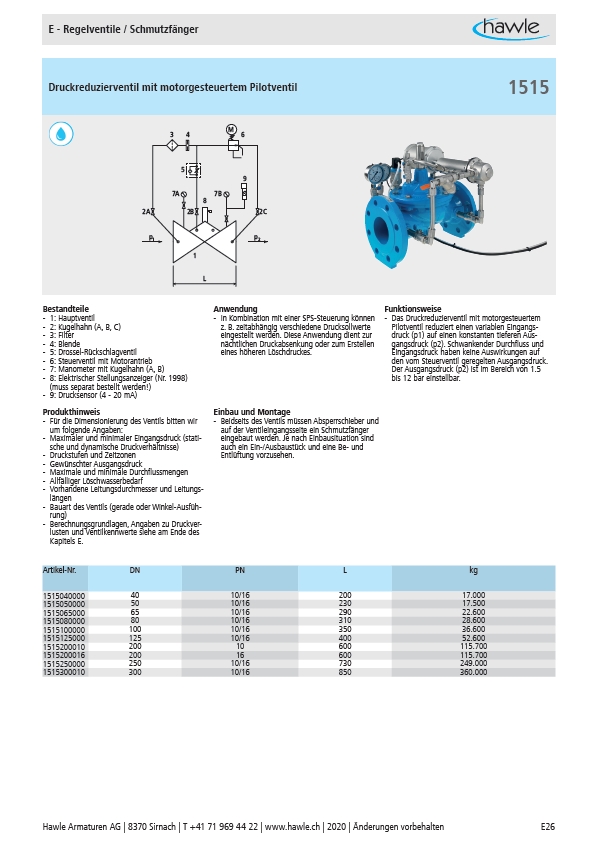

E - Regelventile / Schmutzfänger
Druckreduzierventil mit motorgesteuertem Pilotventil
3 4
5
7A 7B
8
6
9
DS
M
2A 2B 2C
p1
1
L
p2
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- In Kombination mit einer SPS-Steuerung können
- 2: Kugelhahn (A, B, C)
z. B. zeitabhängig verschiedene Drucksollwerte
- 3: Filter
eingestellt werden. Diese Anwendung dient zur
- 4: Blende
nächtlichen Druckabsenkung oder zum Erstellen
- 5: Drossel-Rückschlagventil
eines höheren Löschdruckes.
- 6: Steuerventil mit Motorantrieb
- 7: Manometer mit Kugelhahn (A, B)
- 8: Elektrischer Stellungsanzeiger (Nr. 1998)
(muss separat bestellt werden!)
- 9: Drucksensor (4 - 20 mA)
1515
- Das Druckreduzierventil mit motorgesteuertem
Pilotventil reduziert einen variablen Eingangsdruck
(p1) auf einen konstanten tieferen Ausgangsdruck
(p2). Schwankender Durchfluss und
Eingangsdruck haben keine Auswirkungen auf
den vom Steuerventil geregelten Ausgangsdruck.
Der Ausgangsdruck (p2) ist im Bereich von 1.5
bis 12 bar einstellbar.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Druckstufen und Zeitzonen
- Gewünschter Ausgangsdruck
- Maximale und minimale Durchflussmengen
- Allfälliger Löschwasserbedarf
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite ein Schmutzfänger
eingebaut werden. Je nach Einbausituation sind
auch ein Ein-/Ausbaustück und eine Be- und
Entlüftung vorzusehen.
Artikel-Nr. DN PN L kg
1515040000 40 10/16 200 17.000
1515050000 50 10/16 230 17.500
1515065000 65 10/16 290 22.600
1515080000 80 10/16 310 28.600
1515100000 100 10/16 350 36.600
1515125000 125 10/16 400 52.600
1515200010 200 10 600 115.700
1515200016 200 16 600 115.700
1515250000 250 10/16 730 249.000
1515300010 300 10/16 850 360.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E26
