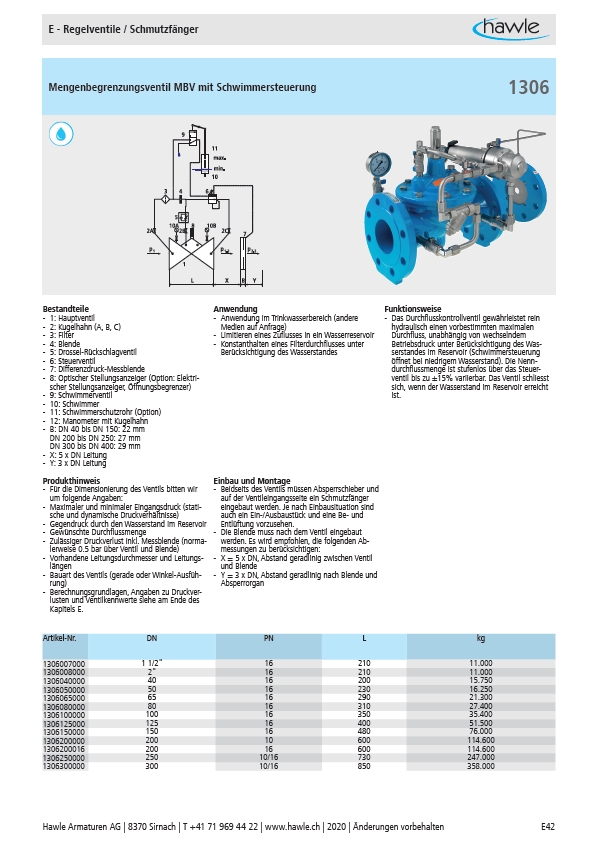

E - Regelventile / Schmutzfänger
Mengenbegrenzungsventil MBV mit Schwimmersteuerung
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- 2: Kugelhahn (A, B, C)
- 3: Filter
- 4: Blende
- 5: Drossel-Rückschlagventil
- 6: Steuerventil
- 7: Differenzdruck-Messblende
- 8: Optischer Stellungsanzeiger (Option: Elektrischer
Stellungsanzeiger, Öffnungsbegrenzer)
- 9: Schwimmerventil
- 10: Schwimmer
- 11: Schwimmerschutzrohr (Option)
- 12: Manometer mit Kugelhahn
- B: DN 40 bis DN 150: 22 mm
DN 200 bis DN 250: 27 mm
DN 300 bis DN 400: 29 mm
- X: 5 x DN Leitung
- Y: 3 x DN Leitung
- Anwendung im Trinkwasserbereich (andere
Medien auf Anfrage)
- Limitieren eines Zuflusses in ein Wasserreservoir
- Konstanthalten eines Filterdurchflusses unter
Berücksichtigung des Wasserstandes
1306
- Das Durchflusskontrollventil gewährleistet rein
hydraulisch einen vorbestimmten maximalen
Durchfluss, unabhängig von wechselndem
Betriebsdruck unter Berücksichtigung des Wasserstandes
im Reservoir (Schwimmersteuerung
öffnet bei niedrigem Wasserstand). Die Nenndurchflussmenge
ist stufenlos über das Steuerventil
bis zu ±15% variierbar. Das Ventil schliesst
sich, wenn der Wasserstand im Reservoir erreicht
ist.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Gegendruck durch den Wasserstand im Reservoir
- Gewünschte Durchflussmenge
- Zulässiger Druckverlust inkl. Messblende (normalerweise
0.5 bar über Ventil und Blende)
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite ein Schmutzfänger
eingebaut werden. Je nach Einbausituation sind
auch ein Ein-/Ausbaustück und eine Be- und
Entlüftung vorzusehen.
- Die Blende muss nach dem Ventil eingebaut
werden. Es wird empfohlen, die folgenden Abmessungen
zu berücksichtigen:
- X = 5 x DN, Abstand geradlinig zwischen Ventil
und Blende
- Y = 3 x DN, Abstand geradlinig nach Blende und
Absperrorgan
Artikel-Nr. DN PN L kg
1306007000 1 1/2" 16 210 11.000
1306008000 2" 16 210 11.000
1306040000 40 16 200 15.750
1306050000 50 16 230 16.250
1306065000 65 16 290 21.300
1306080000 80 16 310 27.400
1306100000 100 16 350 35.400
1306125000 125 16 400 51.500
1306150000 150 16 480 76.000
1306200000 200 10 600 114.600
1306200016 200 16 600 114.600
1306250000 250 10/16 730 247.000
1306300000 300 10/16 850 358.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E42
