E - Regelventile / Schmutzfänger
g
h
j
l
k
g
h
g
g
l
j

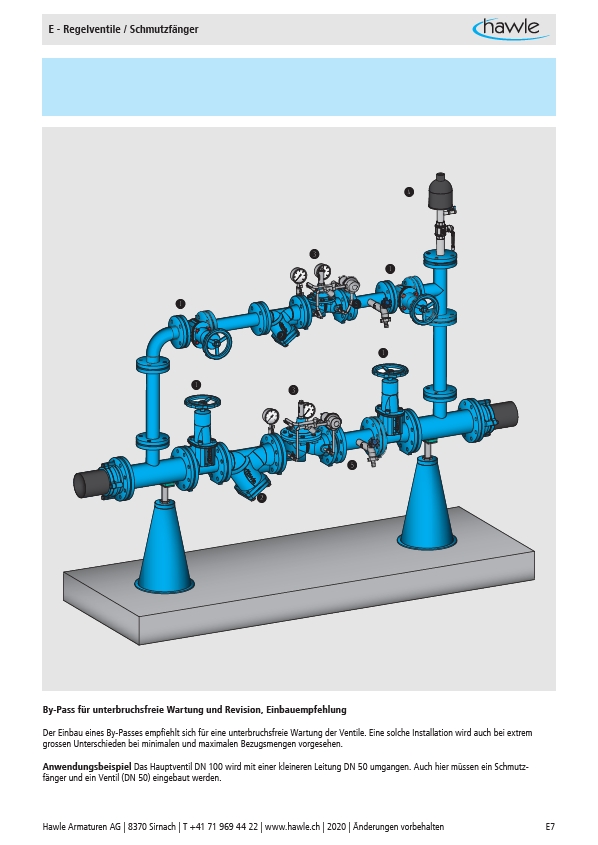

By-Pass für unterbruchsfreie Wartung und Revision, Einbauempfehlung
Der Einbau eines By-Passes empfiehlt sich für eine unterbruchsfreie Wartung der Ventile. Eine solche Installation wird auch bei extrem
grossen Unterschieden bei minimalen und maximalen Bezugsmengen vorgesehen.
Anwendungsbeispiel Das Hauptventil DN 100 wird mit einer kleineren Leitung DN 50 umgangen. Auch hier müssen ein Schmutz-
fänger und ein Ventil (DN 50) eingebaut werden.
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E7
