Be- und Entlüftungsventil DN 150 bis DN 200

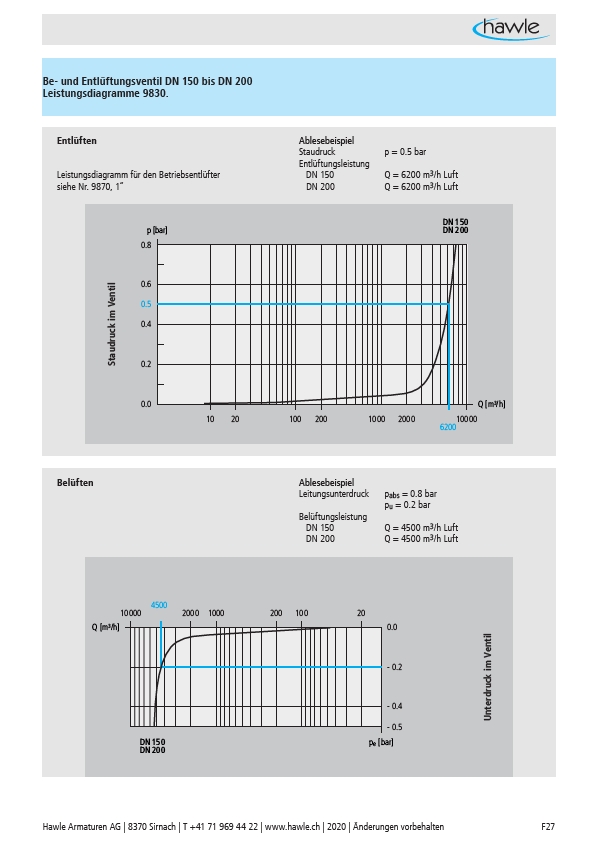

Leistungsdiagramme 9830.
Leistungsdiagramm für den Betriebsentlüfter
siehe Nr. 9870, 1“
p bar
0.8
0.6
0.5
0.4
0.2
0.0
Ablesebeispiel
Staudruck p = 0.5 bar
Entlüftungsleistung
DN 150 Q = 6200 m3/h Luft
DN 200 Q = 6200 m3/h Luft
DN 150
DN 200
10 20 100 200 1000 2000 10000
6200
Q m3/h
Leitungsunterdruck pabs = 0.8 bar
pu = 0.2 bar
Belüftungsleistung
DN 150 Q = 4500 m3/h Luft
DN 200 Q = 4500 m3/h Luft
0.0
- 0.2
- 0.4
- 0.5
Staudruck im Ventil
Belüften Ablesebeispiel
10000
4500
2000 1000 200 100 20
pe bar
Entlüften
Q m3/h
DN 150
DN 200
Unterdruck im Ventil
