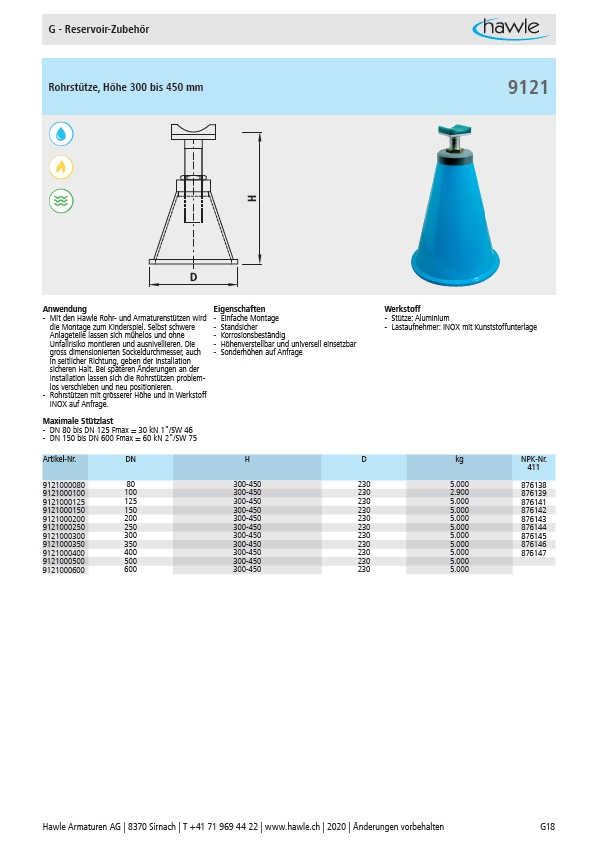

G - Reservoir-Zubehör
Rohrstütze, Höhe 300 bis 450 mm
D
H
Anwendung Eigenschaften Werkstoff
- Mit den Hawle Rohr- und Armaturenstützen wird
die Montage zum Kinderspiel. Selbst schwere
Anlageteile lassen sich mühelos und ohne
Unfallrisiko montieren und ausnivellieren. Die
gross dimensionierten Sockeldurchmesser, auch
in seitlicher Richtung, geben der Installation
sicheren Halt. Bei späteren Änderungen an der
Installation lassen sich die Rohrstützen problemlos
verschieben und neu positionieren.
- Rohrstützen mit grösserer Höhe und in Werkstoff
INOX auf Anfrage.
- Einfache Montage
- Standsicher
- Korrosionsbeständig
- Höhenverstellbar und universell einsetzbar
- Sonderhöhen auf Anfrage
9121
- Stütze: Aluminium
- Lastaufnehmer: INOX mit Kunststoffunterlage
Maximale Stützlast
- DN 80 bis DN 125 Fmax = 30 kN 1"/SW 46
- DN 150 bis DN 600 Fmax = 60 kN 2"/SW 75
Artikel-Nr. DN H D kg NPK-Nr.
411
9121000080 80 300-450 230 5.000 876138
9121000100 100 300-450 230 2.900 876139
9121000125 125 300-450 230 5.000 876141
9121000150 150 300-450 230 5.000 876142
9121000200 200 300-450 230 5.000 876143
9121000250 250 300-450 230 5.000 876144
9121000300 300 300-450 230 5.000 876145
9121000350 350 300-450 230 5.000 876146
9121000400 400 300-450 230 5.000 876147
9121000500 500 300-450 230 5.000
9121000600 600 300-450 230 5.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten G18
