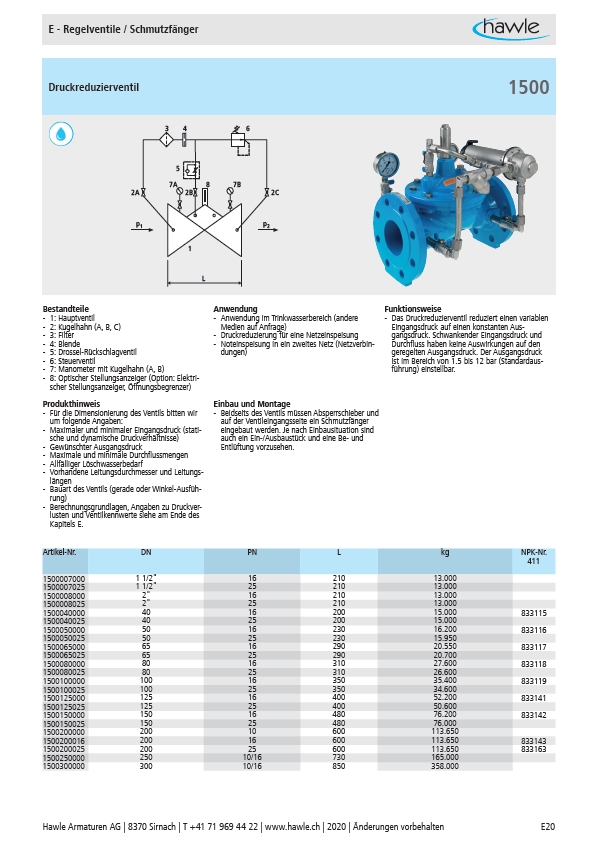

E - Regelventile / Schmutzfänger
Druckreduzierventil
3 4 6
5
7A
8 7B
2A 2B
2C
p1 p2
1
L
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- 2: Kugelhahn (A, B, C)
- 3: Filter
- 4: Blende
- 5: Drossel-Rückschlagventil
- 6: Steuerventil
- 7: Manometer mit Kugelhahn (A, B)
- 8: Optischer Stellungsanzeiger (Option: Elektrischer
Stellungsanzeiger, Öffnungsbegrenzer)
- Anwendung im Trinkwasserbereich (andere
Medien auf Anfrage)
- Druckreduzierung für eine Netzeinspeisung
- Noteinspeisung in ein zweites Netz (Netzverbindungen)
1500
- Das Druckreduzierventil reduziert einen variablen
Eingangsdruck auf einen konstanten Ausgangsdruck.
Schwankender Eingangsdruck und
Durchfluss haben keine Auswirkungen auf den
geregelten Ausgangsdruck. Der Ausgangsdruck
ist im Bereich von 1.5 bis 12 bar (Standardausführung)
einstellbar.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Gewünschter Ausgangsdruck
- Maximale und minimale Durchflussmengen
- Allfälliger Löschwasserbedarf
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite ein Schmutzfänger
eingebaut werden. Je nach Einbausituation sind
auch ein Ein-/Ausbaustück und eine Be- und
Entlüftung vorzusehen.
Artikel-Nr. DN PN L kg NPK-Nr.
411
1500007000 1 1/2" 16 210 13.000
1500007025 1 1/2" 25 210 13.000
1500008000 2" 16 210 13.000
1500008025 2" 25 210 13.000
1500040000 40 16 200 15.000 833115
1500040025 40 25 200 15.000
1500050000 50 16 230 16.200 833116
1500050025 50 25 230 15.950
1500065000 65 16 290 20.550 833117
1500065025 65 25 290 20.700
1500080000 80 16 310 27.600 833118
1500080025 80 25 310 26.600
1500100000 100 16 350 35.400 833119
1500100025 100 25 350 34.600
1500125000 125 16 400 52.200 833141
1500125025 125 25 400 50.600
1500150000 150 16 480 76.200 833142
1500150025 150 25 480 76.000
1500200000 200 10 600 113.650
1500200016 200 16 600 113.650 833143
1500200025 200 25 600 113.650 833163
1500250000 250 10/16 730 165.000
1500300000 300 10/16 850 358.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E20
