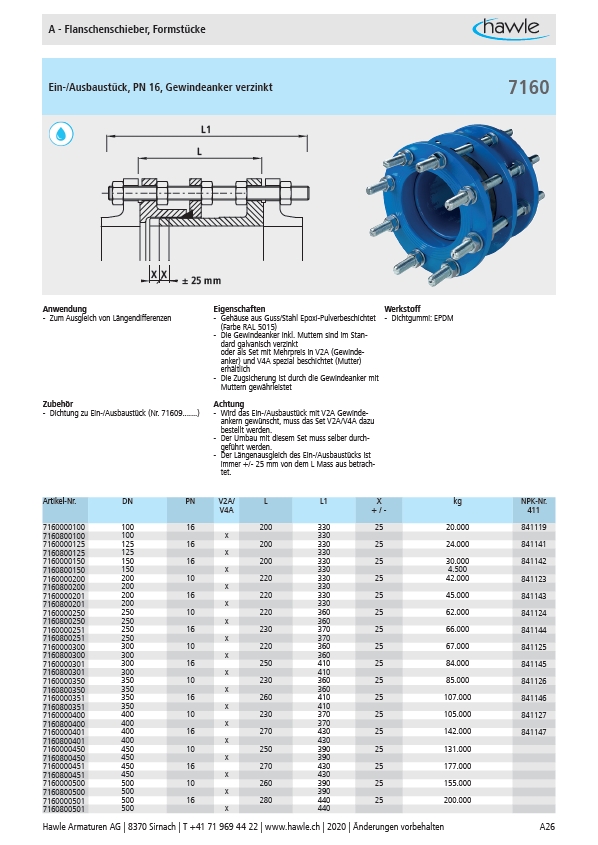

A - Flanschenschieber, Formstücke
Ein-/Ausbaustück, PN 16, Gewindeanker verzinkt
L1
X X
L
± 25 mm
Anwendung Eigenschaften Werkstoff
- Zum Ausgleich von Längendifferenzen - Gehäuse aus Guss/Stahl Epoxi-Pulverbeschichtet
(Farbe RAL 5015)
- Die Gewindeanker inkl. Muttern sind im Standard
galvanisch verzinkt
oder als Set mit Mehrpreis in V2A (Gewindeanker)
und V4A spezial beschichtet (Mutter)
erhältlich
- Die Zugsicherung ist durch die Gewindeanker mit
Muttern gewährleistet
- Dichtgummi: EPDM
Zubehör Achtung
- Dichtung zu Ein-/Ausbaustück (Nr. 71609.......) - Wird das Ein-/Ausbaustück mit V2A Gewindeankern
gewünscht, muss das Set V2A/V4A dazu
bestellt werden.
- Der Umbau mit diesem Set muss selber durchgeführt
werden.
- Der Längenausgleich des Ein-/Ausbaustücks ist
immer +/- 25 mm von dem L Mass aus betrachtet.
7160
Artikel-Nr. DN PN V2A/
V4A
L L1 X
+ / -
kg NPK-Nr.
411
7160000100 100 16 200 330 25 20.000 841119
7160800100 100 x 330
7160000125 125 16 200 330 25 24.000 841141
7160800125 125 x 330
7160000150 150 16 200 330 25 30.000 841142
7160800150 150 x 330 4.500
7160000200 200 10 220 330 25 42.000 841123
7160800200 200 x 330
7160000201 200 16 220 330 25 45.000 841143
7160800201 200 x 330
7160000250 250 10 220 360 25 62.000 841124
7160800250 250 x 360
7160000251 250 16 230 370 25 66.000 841144
7160800251 250 x 370
7160000300 300 10 220 360 25 67.000 841125
7160800300 300 x 360
7160000301 300 16 250 410 25 84.000 841145
7160800301 300 x 410
7160000350 350 10 230 360 25 85.000 841126
7160800350 350 x 360
7160000351 350 16 260 410 25 107.000 841146
7160800351 350 x 410
7160000400 400 10 230 370 25 105.000 841127
7160800400 400 x 370
7160000401 400 16 270 430 25 142.000 841147
7160800401 400 x 430
7160000450 450 10 250 390 25 131.000
7160800450 450 x 390
7160000451 450 16 270 430 25 177.000
7160800451 450 x 430
7160000500 500 10 260 390 25 155.000
7160800500 500 x 390
7160000501 500 16 280 440 25 200.000
7160800501 500 x 440
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten A26
