C - Flanschverbindungen, Dichtungen

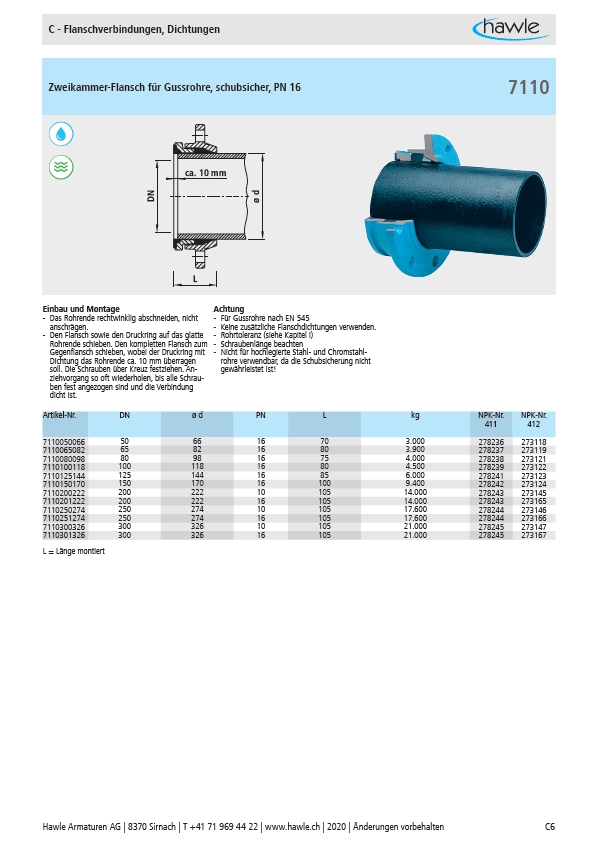

Zweikammer-Flansch für Gussrohre, schubsicher, PN 16
DN
ca. 10 mm
L
Einbau und Montage Achtung
- Das Rohrende rechtwinklig abschneiden, nicht
anschrägen.
- Den Flansch sowie den Druckring auf das glatte
Rohrende schieben. Den kompletten Flansch zum
Gegenflansch schieben, wobei der Druckring mit
Dichtung das Rohrende ca. 10 mm überragen
soll. Die Schrauben über Kreuz festziehen. Anziehvorgang
so oft wiederholen, bis alle Schrauben
fest angezogen sind und die Verbindung
dicht ist.
ø d
- Für Gussrohre nach EN 545
- Keine zusätzliche Flanschdichtungen verwenden.
- Rohrtoleranz (siehe Kapitel i)
- Schraubenlänge beachten
- Nicht für hochlegierte Stahl- und Chromstahlrohre
verwendbar, da die Schubsicherung nicht
gewährleistet ist!
7110
Artikel-Nr. DN ø d PN L kg NPK-Nr.
411
NPK-Nr.
412
7110050066 50 66 16 70 3.000 278236 273118
7110065082 65 82 16 80 3.900 278237 273119
7110080098 80 98 16 75 4.000 278238 273121
7110100118 100 118 16 80 4.500 278239 273122
7110125144 125 144 16 85 6.000 278241 273123
7110150170 150 170 16 100 9.400 278242 273124
7110200222 200 222 10 105 14.000 278243 273145
7110201222 200 222 16 105 14.000 278243 273165
7110250274 250 274 10 105 17.600 278244 273146
7110251274 250 274 16 105 17.600 278244 273166
7110300326 300 326 10 105 21.000 278245 273147
7110301326 300 326 16 105 21.000 278245 273167
L = Länge montiert
