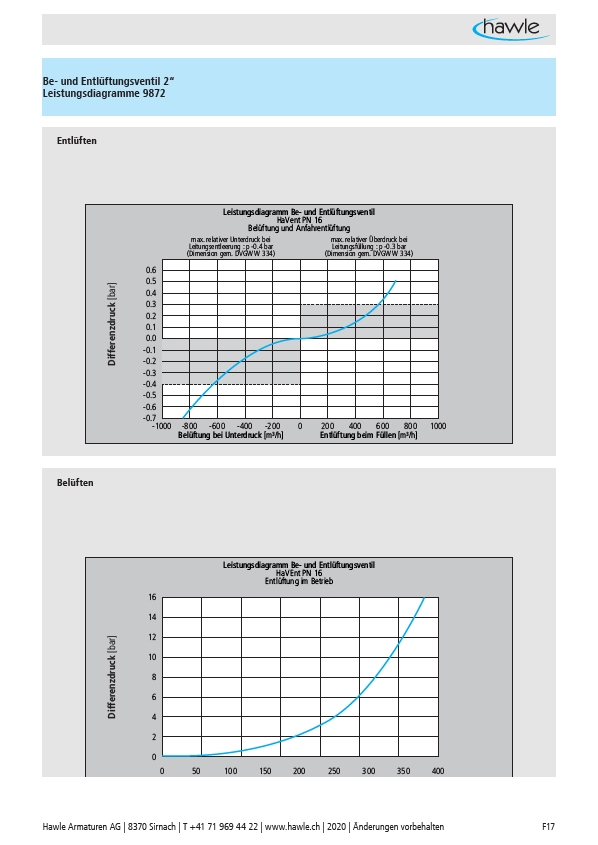

Leistungsdiagramm Be- und Entlüftungsventil
HaVent PN 16
Belüftung und Anfahrentlüftung
max. relativer Unterdruck bei
Leitungsentleerung : p -0.4 bar
(Dimension gem. DVGW W 334)
max. relativer Überdruck bei
Leitungsfüllung : p -0.3 bar
(Dimension gem. DVGW W 334)
Be- und Entlüftungsventil 2“
Leistungsdiagramme 9872
-0.1
-0.2
-0.3
-0.4
-0.5
-0.6
-0.7
-1000 -800 -600 -400 -200 0 200 400 600 800 1000
Belüftung bei Unterdruck m3/h Entlüftung beim Füllen m3/h
Leistungsdiagramm Be- und Entlüftungsventil
HaVEnt PN 16
Entlüftung im Betrieb
0 50 100 150 200 250 300 400
350
0.6
0.5
0.4
0.3
0.2
0.1
0.0
16
14
12
10
8
6
4
2
0
Entlüftung beim Betriebsdruck m3/h
Entlüften
Belüften
Differenzdruck bar Differenzdruck bar
