F - Be- und Entlüftungsventile

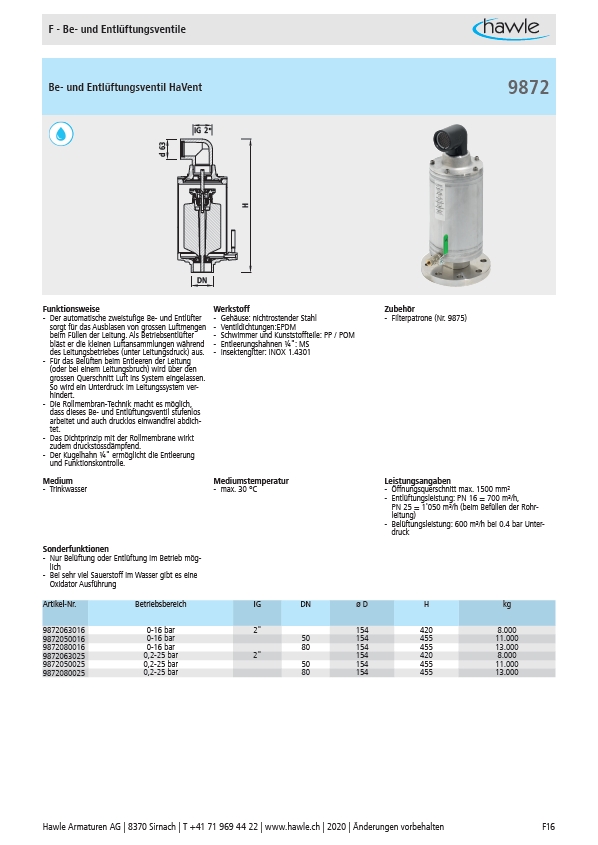

Be- und Entlüftungsventil HaVent
IG 2"
DN
H
d 63
Funktionsweise Werkstoff Zubehör
- Der automatische zweistufige Be- und Entlüfter
- Gehäuse: nichtrostender Stahl
sorgt für das Ausblasen von grossen Luftmengen
- Ventildichtungen:EPDM
beim Füllen der Leitung. Als Betriebsentlüfter
- Schwimmer und Kunststoffteile: PP / POM
bläst er die kleinen Luftansammlungen während
- Entleerungshahnen ¼": MS
des Leitungsbetriebes (unter Leitungsdruck) aus.
- Insektengitter: INOX 1.4301
- Für das Belüften beim Entleeren der Leitung
(oder bei einem Leitungsbruch) wird über den
grossen Querschnitt Luft ins System eingelassen.
So wird ein Unterdruck im Leitungssystem verhindert.
- Die Rollmembran-Technik macht es möglich,
dass dieses Be- und Entlüftungsventil stufenlos
arbeitet und auch drucklos einwandfrei abdichtet.
- Das Dichtprinzip mit der Rollmembrane wirkt
zudem druckstossdämpfend.
- Der Kugelhahn ¼" ermöglicht die Entleerung
und Funktionskontrolle.
- Filterpatrone (Nr. 9875)
9872
Medium Mediumstemperatur Leistungsangaben
- Trinkwasser - max. 30 °C - Öffnungsquerschnitt max. 1500 mm²
- Entlüftungsleistung: PN 16 = 700 m³/h,
PN 25 = 1'050 m³/h (beim Befüllen der Rohrleitung)
- Belüftungsleistung: 600 m³/h bei 0.4 bar Unterdruck
Sonderfunktionen
- Nur Belüftung oder Entlüftung im Betrieb möglich
- Bei sehr viel Sauerstoff im Wasser gibt es eine
Oxidator Ausführung
Artikel-Nr. Betriebsbereich IG DN ø D H kg
9872063016 0-16 bar 2" 154 420 8.000
9872050016 0-16 bar 50 154 455 11.000
9872080016 0-16 bar 80 154 455 13.000
9872063025 0,2-25 bar 2" 154 420 8.000
9872050025 0,2-25 bar 50 154 455 11.000
9872080025 0,2-25 bar 80 154 455 13.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten F16
