B - Klappen

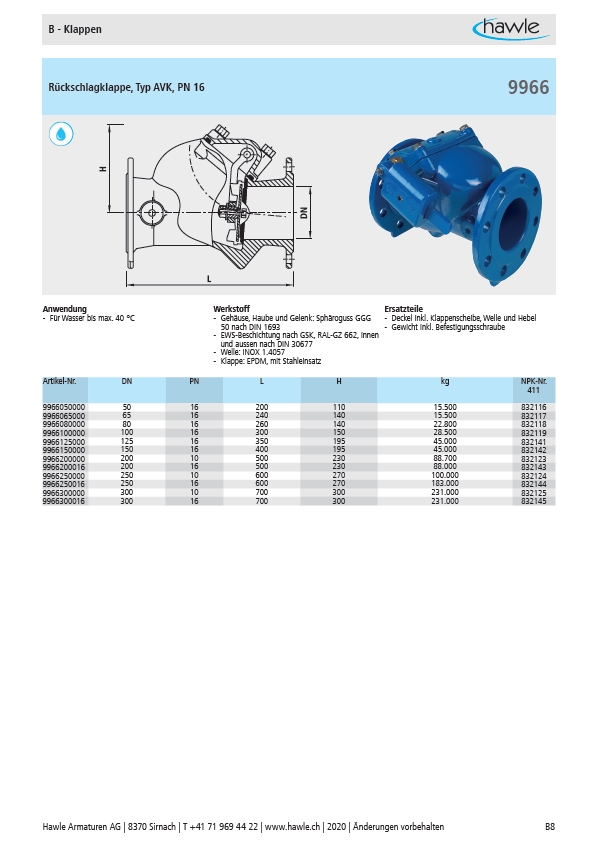

Rückschlagklappe, Typ AVK, PN 16
H
DN
L
Anwendung Werkstoff Ersatzteile
- Für Wasser bis max. 40 °C - Gehäuse, Haube und Gelenk: Sphäroguss GGG
50 nach DIN 1693
- EWS-Beschichtung nach GSK, RAL-GZ 662, innen
und aussen nach DIN 30677
- Welle: INOX 1.4057
- Klappe: EPDM, mit Stahleinsatz
9966
- Deckel inkl. Klappenscheibe, Welle und Hebel
- Gewicht inkl. Befestigungsschraube
Artikel-Nr. DN PN L H kg NPK-Nr.
411
9966050000 50 16 200 110 15.500 832116
9966065000 65 16 240 140 15.500 832117
9966080000 80 16 260 140 22.800 832118
9966100000 100 16 300 150 28.500 832119
9966125000 125 16 350 195 45.000 832141
9966150000 150 16 400 195 45.000 832142
9966200000 200 10 500 230 88.700 832123
9966200016 200 16 500 230 88.000 832143
9966250000 250 10 600 270 100.000 832124
9966250016 250 16 600 270 183.000 832144
9966300000 300 10 700 300 231.000 832125
9966300016 300 16 700 300 231.000 832145
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten B8
