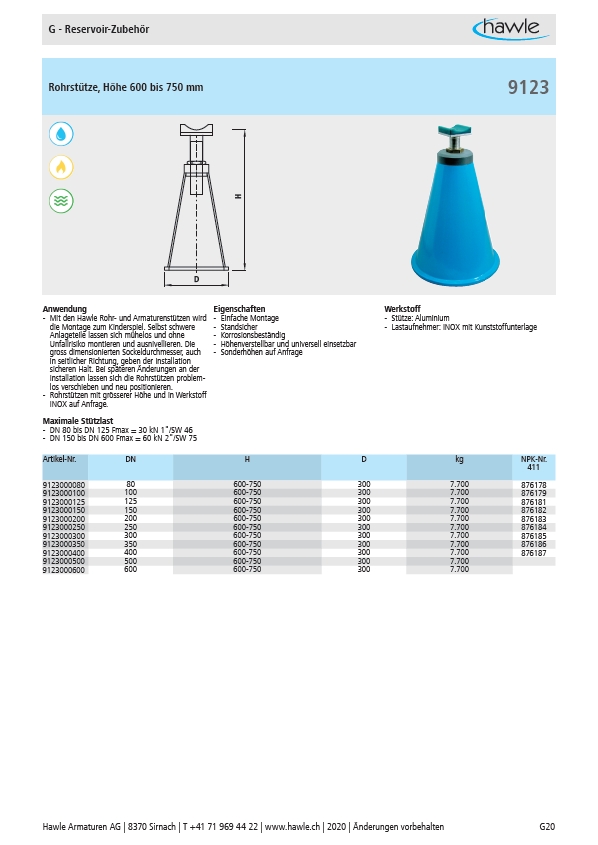

G - Reservoir-Zubehör
Rohrstütze, Höhe 600 bis 750 mm
H
D
Anwendung Eigenschaften Werkstoff
- Mit den Hawle Rohr- und Armaturenstützen wird
die Montage zum Kinderspiel. Selbst schwere
Anlageteile lassen sich mühelos und ohne
Unfallrisiko montieren und ausnivellieren. Die
gross dimensionierten Sockeldurchmesser, auch
in seitlicher Richtung, geben der Installation
sicheren Halt. Bei späteren Änderungen an der
Installation lassen sich die Rohrstützen problemlos
verschieben und neu positionieren.
- Rohrstützen mit grösserer Höhe und in Werkstoff
INOX auf Anfrage.
- Einfache Montage
- Standsicher
- Korrosionsbeständig
- Höhenverstellbar und universell einsetzbar
- Sonderhöhen auf Anfrage
9123
- Stütze: Aluminium
- Lastaufnehmer: INOX mit Kunststoffunterlage
Maximale Stützlast
- DN 80 bis DN 125 Fmax = 30 kN 1"/SW 46
- DN 150 bis DN 600 Fmax = 60 kN 2"/SW 75
Artikel-Nr. DN H D kg NPK-Nr.
411
9123000080 80 600-750 300 7.700 876178
9123000100 100 600-750 300 7.700 876179
9123000125 125 600-750 300 7.700 876181
9123000150 150 600-750 300 7.700 876182
9123000200 200 600-750 300 7.700 876183
9123000250 250 600-750 300 7.700 876184
9123000300 300 600-750 300 7.700 876185
9123000350 350 600-750 300 7.700 876186
9123000400 400 600-750 300 7.700 876187
9123000500 500 600-750 300 7.700
9123000600 600 600-750 300 7.700
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten G20
