A
D E F B C C1

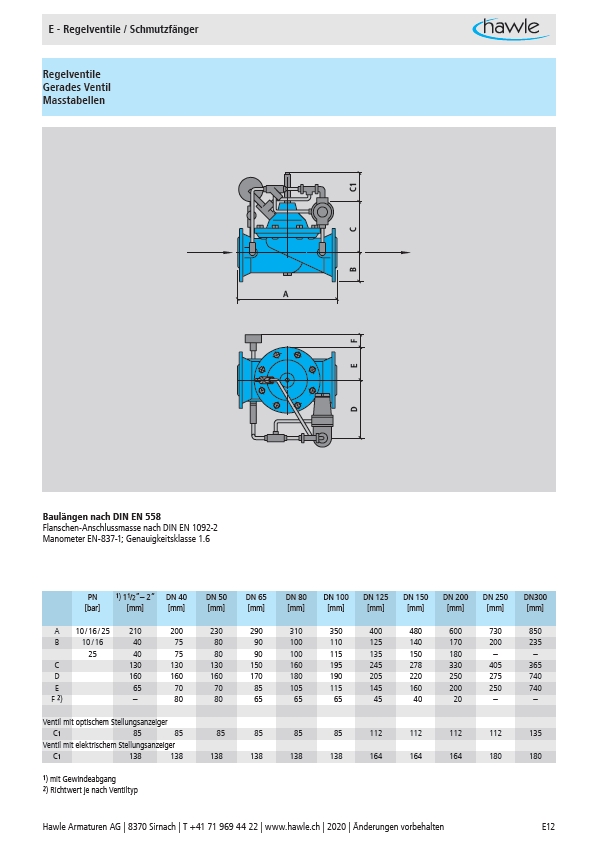

E - Regelventile / Schmutzfänger
Regelventile
Gerades Ventil
Masstabellen
Baulängen nach DIN EN 558
Flanschen-Anschlussmasse nach DIN EN 1092-2
Manometer EN-837-1; Genauigkeitsklasse 1.6
PN 1) 11/2”– 2” DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN300
bar mm mm mm mm mm mm mm mm mm mm mm
A 10 / 16 / 25 210 200 230 290 310 350 400 480 600 730 850
B 10 / 16 40 75 80 90 100 110 125 140 170 200 235
25 40 75 80 90 100 115 135 150 180 – –
C 130 130 130 150 160 195 245 278 330 405 365
D 160 160 160 170 180 190 205 220 250 275 740
E 65 70 70 85 105 115 145 160 200 250 740
F 2) – 80 80 65 65 65 45 40 20 – –
Ventil mit optischem Stellungsanzeiger
C1 85 85 85 85 85 85 112 112 112 112 135
Ventil mit elektrischem Stellungsanzeiger
C1 138 138 138 138 138 138 164 164 164 180 180
1) mit Gewindeabgang
2) Richtwert je nach Ventiltyp
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E12
