A - Flanschenschieber, Formstücke

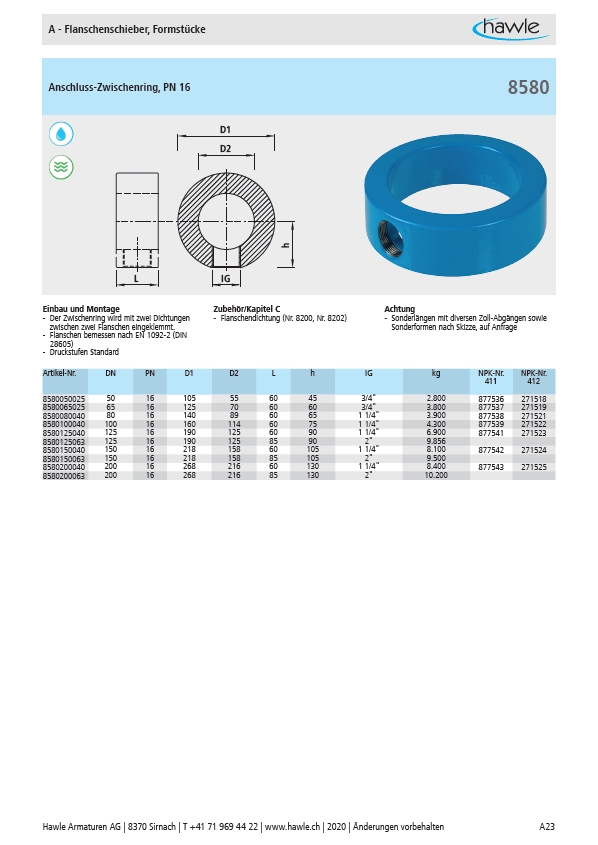

Anschluss-Zwischenring, PN 16
D1
D2
L IG
h
Einbau und Montage Zubehör/Kapitel C Achtung
- Der Zwischenring wird mit zwei Dichtungen
zwischen zwei Flanschen eingeklemmt.
- Flanschen bemessen nach EN 1092-2 (DIN
28605)
- Druckstufen Standard
8580
- Flanschendichtung (Nr. 8200, Nr. 8202) - Sonderlängen mit diversen Zoll-Abgängen sowie
Sonderformen nach Skizze, auf Anfrage
Artikel-Nr. DN PN D1 D2 L h IG kg NPK-Nr.
411
NPK-Nr.
412
8580050025 50 16 105 55 60 45 3/4" 2.800 877536 271518
8580065025 65 16 125 70 60 60 3/4" 3.800 877537 271519
8580080040 80 16 140 89 60 65 1 1/4" 3.900 877538 271521
8580100040 100 16 160 114 60 75 1 1/4" 4.300 877539 271522
8580125040 125 16 190 125 60 90 1 1/4" 6.900 877541 271523
8580125063 125 16 190 125 85 90 2" 9.856
8580150040 150 16 218 158 60 105 1 1/4" 8.100 877542 271524
8580150063 150 16 218 158 85 105 2" 9.500
8580200040 200 16 268 216 60 130 1 1/4" 8.400 877543 271525
8580200063 200 16 268 216 85 130 2" 10.200
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten A23
