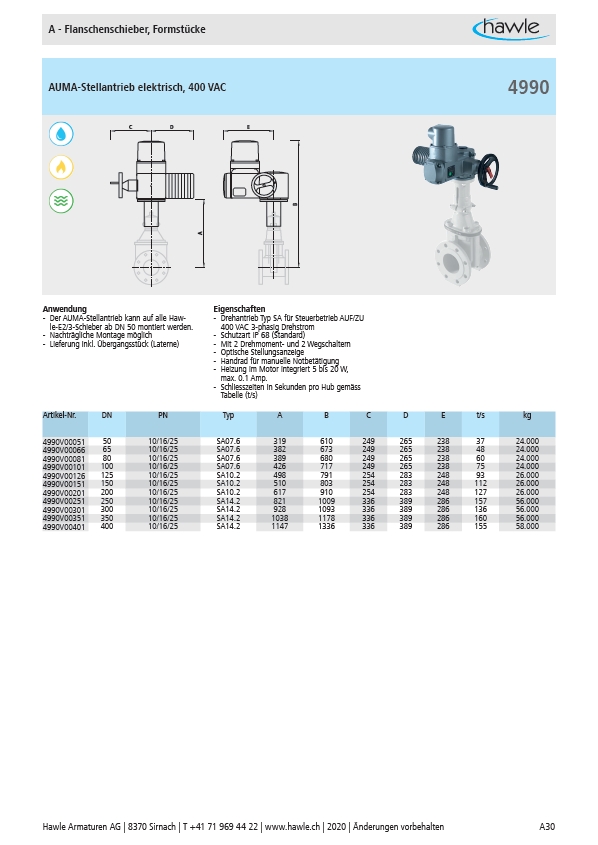

A - Flanschenschieber, Formstücke
AUMA-Stellantrieb elektrisch, 400 VAC
C D E
A
Anwendung Eigenschaften
- Der AUMA-Stellantrieb kann auf alle Hawle
E2/3-Schieber ab DN 50 montiert werden.
- Nachträgliche Montage möglich
- Lieferung inkl. Übergangsstück (Laterne)
B
- Drehantrieb Typ SA für Steuerbetrieb AUF/ZU
400 VAC 3-phasig Drehstrom
- Schutzart IP 68 (Standard)
- Mit 2 Drehmoment- und 2 Wegschaltern
- Optische Stellungsanzeige
- Handrad für manuelle Notbetätigung
- Heizung im Motor integriert 5 bis 20 W,
max. 0.1 Amp.
- Schliesszeiten in Sekunden pro Hub gemäss
Tabelle (t/s)
4990
Artikel-Nr. DN PN Typ A B C D E t/s kg
4990V00051 50 10/16/25 SA07.6 319 610 249 265 238 37 24.000
4990V00066 65 10/16/25 SA07.6 382 673 249 265 238 48 24.000
4990V00081 80 10/16/25 SA07.6 389 680 249 265 238 60 24.000
4990V00101 100 10/16/25 SA07.6 426 717 249 265 238 75 24.000
4990V00126 125 10/16/25 SA10.2 498 791 254 283 248 93 26.000
4990V00151 150 10/16/25 SA10.2 510 803 254 283 248 112 26.000
4990V00201 200 10/16/25 SA10.2 617 910 254 283 248 127 26.000
4990V00251 250 10/16/25 SA14.2 821 1009 336 389 286 157 56.000
4990V00301 300 10/16/25 SA14.2 928 1093 336 389 286 136 56.000
4990V00351 350 10/16/25 SA14.2 1038 1178 336 389 286 160 56.000
4990V00401 400 10/16/25 SA14.2 1147 1336 336 389 286 155 58.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten A30
