E - Regelventile / Schmutzfänger

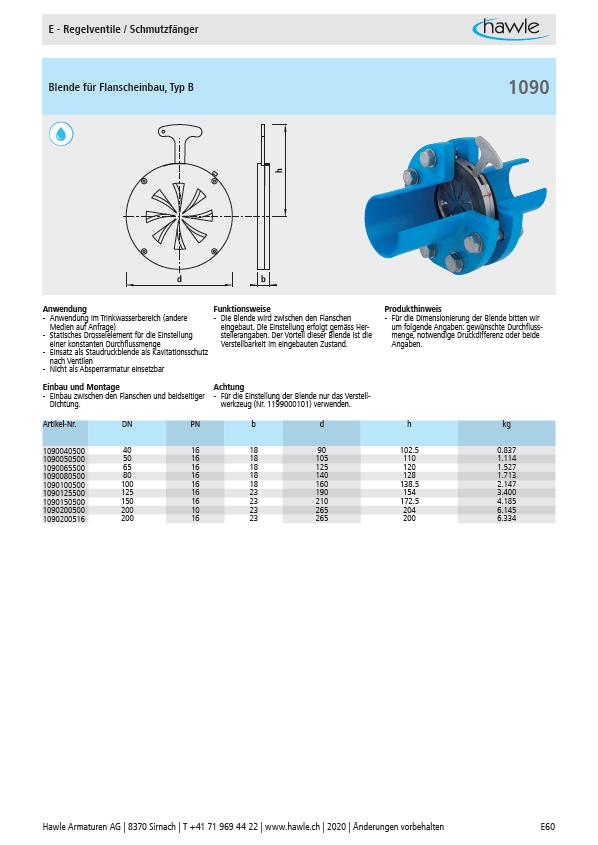

Blende für Flanscheinbau, Typ B
h
d b
Anwendung Funktionsweise Produkthinweis
- Anwendung im Trinkwasserbereich (andere
- Die Blende wird zwischen den Flanschen
Medien auf Anfrage)
eingebaut. Die Einstellung erfolgt gemäss Herstellerangaben.
- Statisches Drosselelement für die Einstellung
Der Vorteil dieser Blende ist die
einer konstanten Durchflussmenge
Verstellbarkeit im eingebauten Zustand.
- Einsatz als Staudruckblende als Kavitationsschutz
nach Ventilen
- Nicht als Absperrarmatur einsetzbar
1090
- Für die Dimensionierung der Blende bitten wir
um folgende Angaben: gewünschte Durchflussmenge,
notwendige Druckdifferenz oder beide
Angaben.
Einbau und Montage Achtung
- Einbau zwischen den Flanschen und beidseitiger
Dichtung.
- Für die Einstellung der Blende nur das Verstellwerkzeug
(Nr. 1199000101) verwenden.
Artikel-Nr. DN PN b d h kg
1090040500 40 16 18 90 102.5 0.837
1090050500 50 16 18 105 110 1.114
1090065500 65 16 18 125 120 1.527
1090080500 80 16 18 140 128 1.713
1090100500 100 16 18 160 138.5 2.147
1090125500 125 16 23 190 154 3.400
1090150500 150 16 23 210 172.5 4.185
1090200500 200 10 23 265 204 6.145
1090200516 200 16 23 265 200 6.334
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E60
