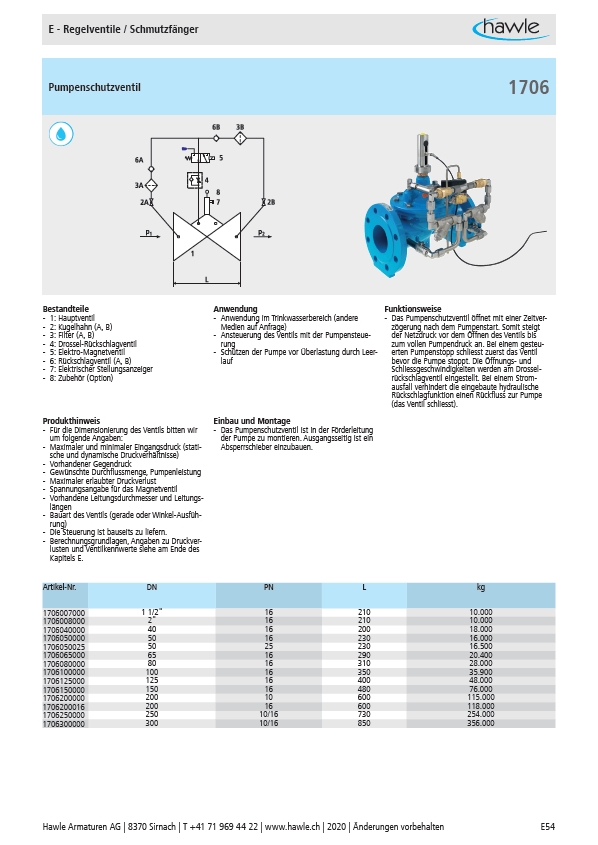

E - Regelventile / Schmutzfänger
Pumpenschutzventil
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- Anwendung im Trinkwasserbereich (andere
- 2: Kugelhahn (A, B)
Medien auf Anfrage)
- 3: Filter (A, B)
- Ansteuerung des Ventils mit der Pumpensteuerung
- 4: Drossel-Rückschlagventil
- 5: Elektro-Magnetventil
- Schützen der Pumpe vor Überlastung durch Leerlauf
- 6: Rückschlagventil (A, B)
- 7: Elektrischer Stellungsanzeiger
- 8: Zubehör (Option)
1706
- Das Pumpenschutzventil öffnet mit einer Zeitverzögerung
nach dem Pumpenstart. Somit steigt
der Netzdruck vor dem Öffnen des Ventils bis
zum vollen Pumpendruck an. Bei einem gesteuerten
Pumpenstopp schliesst zuerst das Ventil
bevor die Pumpe stoppt. Die Öffnungs- und
Schliessgeschwindigkeiten werden am Drosselrückschlagventil
eingestellt. Bei einem Stromausfall
verhindert die eingebaute hydraulische
Rückschlagfunktion einen Rückfluss zur Pumpe
(das Ventil schliesst).
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Vorhandener Gegendruck
- Gewünschte Durchflussmenge, Pumpenleistung
- Maximaler erlaubter Druckverlust
- Spannungsangabe für das Magnetventil
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Die Steuerung ist bauseits zu liefern.
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Das Pumpenschutzventil ist in der Förderleitung
der Pumpe zu montieren. Ausgangsseitig ist ein
Absperrschieber einzubauen.
Artikel-Nr. DN PN L kg
1706007000 1 1/2" 16 210 10.000
1706008000 2" 16 210 10.000
1706040000 40 16 200 18.000
1706050000 50 16 230 16.000
1706050025 50 25 230 16.500
1706065000 65 16 290 20.400
1706080000 80 16 310 28.000
1706100000 100 16 350 35.900
1706125000 125 16 400 48.000
1706150000 150 16 480 76.000
1706200000 200 10 600 115.000
1706200016 200 16 600 118.000
1706250000 250 10/16 730 254.000
1706300000 300 10/16 850 356.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E54
