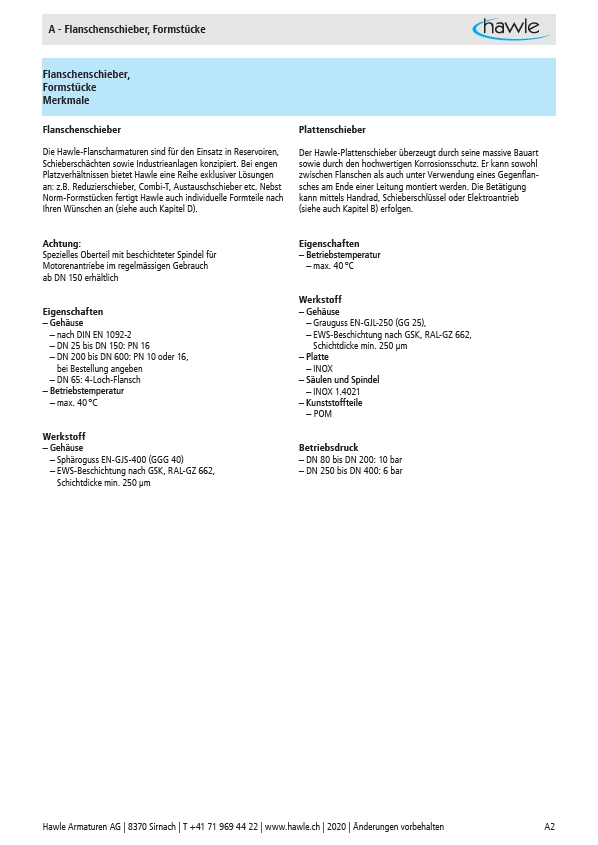

A - Flanschenschieber, Formstücke
Flanschenschieber,
Formstücke
Merkmale
Flanschenschieber
Die Hawle-Flanscharmaturen sind für den Einsatz in Reservoiren,
Schieberschächten sowie Industrieanlagen konzipiert. Bei engen
Platzverhältnissen bietet Hawle eine Reihe exklusiver Lösungen
an: z.B. Reduzierschieber, Combi-T, Austauschschieber etc. Nebst
Norm-Formstücken fertigt Hawle auch individuelle Formteile nach
Ihren Wünschen an (siehe auch Kapitel D).
Achtung:
Spezielles Oberteil mit beschichteter Spindel für
Motorenantriebe im regelmässigen Gebrauch
ab DN 150 erhältlich
Eigenschaften
– Gehäuse
– nach DIN EN 1092-2
– DN 25 bis DN 150: PN 16
– DN 200 bis DN 600: PN 10 oder 16,
bei Bestellung angeben
– DN 65: 4-Loch-Flansch
– Betriebstemperatur
– max. 40 °C
Werkstoff
– Gehäuse
– Sphäroguss EN-GJS-400 (GGG 40)
– EWS-Beschichtung nach GSK, RAL-GZ 662,
Schichtdicke min. 250 μm
Plattenschieber
Der Hawle-Plattenschieber überzeugt durch seine massive Bauart
sowie durch den hochwertigen Korrosionsschutz. Er kann sowohl
zwischen Flanschen als auch unter Verwendung eines Gegenflansches
am Ende einer Leitung montiert werden. Die Betätigung
kann mittels Handrad, Schieberschlüssel oder Elektroantrieb
(siehe auch Kapitel B) erfolgen.
Eigenschaften
– Betriebstemperatur
– max. 40 °C
Werkstoff
– Gehäuse
– Grauguss EN-GJL-250 (GG 25),
– EWS-Beschichtung nach GSK, RAL-GZ 662,
Schichtdicke min. 250 μm
– Platte
– INOX
– Säulen und Spindel
– INOX 1.4021
– Kunststoffteile
– POM
Betriebsdruck
– DN 80 bis DN 200: 10 bar
– DN 250 bis DN 400: 6 bar
