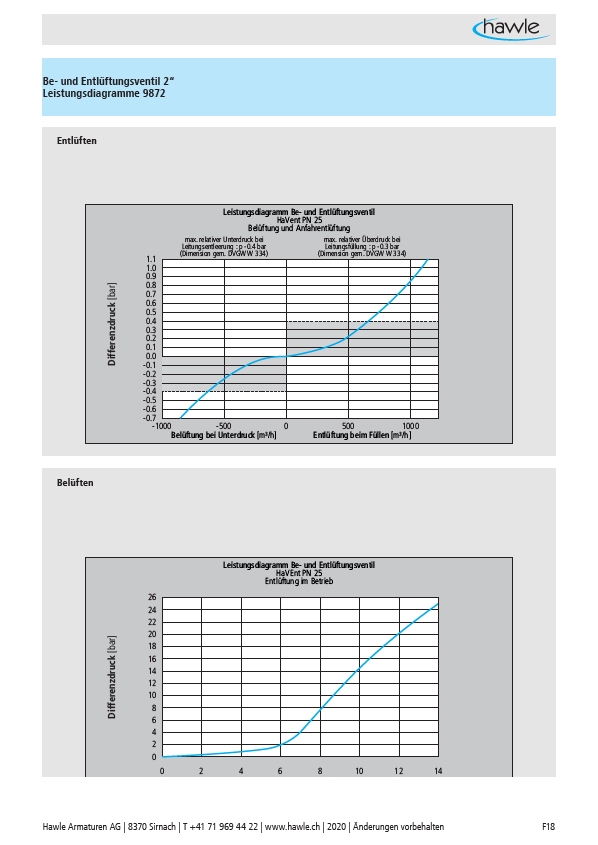

Be- und Entlüftungsventil 2“
Leistungsdiagramme 9872
1.1
1.0
0.9
0.8
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0.0
-0.1
-0.2
-0.3
-0.4
-0.5
-0.6
-0.7
Leistungsdiagramm Be- und Entlüftungsventil
Belüftung und Anfahrentlüftung
max. relativer Unterdruck bei
Leitungsentleerung : p -0.4 bar
(Dimension gem. DVGW W 334)
HaVent PN 25
max. relativer Überdruck bei
Leitungsfüllung : p -0.3 bar
(Dimension gem. DVGW W 334)
-1000 -500 0 500 1000
26
24
22
20
18
16
14
12
10
8
6
4
2
0
Belüftung bei Unterdruck m3/h Entlüftung beim Füllen m3/h
Leistungsdiagramm Be- und Entlüftungsventil
HaVEnt PN 25
Entlüftung im Betrieb
0 2 4 6 8 10 12 14
Entlüftung beim Betriebsdruck m3/h
Entlüften
Belüften
Differenzdruck bar Differenzdruck bar
