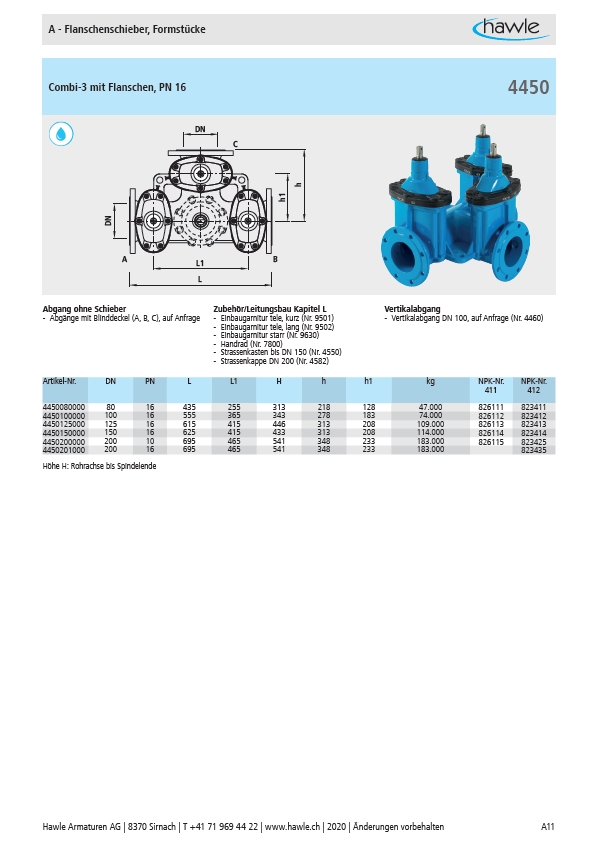

A - Flanschenschieber, Formstücke
Combi-3 mit Flanschen, PN 16
DN
A B
L1
L
h1
h
DN
C
Abgang ohne Schieber Zubehör/Leitungsbau Kapitel L Vertikalabgang
- Abgänge mit Blinddeckel (A, B, C), auf Anfrage - Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkasten bis DN 150 (Nr. 4550)
- Strassenkappe DN 200 (Nr. 4582)
4450
- Vertikalabgang DN 100, auf Anfrage (Nr. 4460)
Artikel-Nr. DN PN L L1 H h h1 kg NPK-Nr.
411
NPK-Nr.
412
4450080000 80 16 435 255 313 218 128 47.000 826111 823411
4450100000 100 16 555 365 343 278 183 74.000 826112 823412
4450125000 125 16 615 415 446 313 208 109.000 826113 823413
4450150000 150 16 625 415 433 313 208 114.000 826114 823414
4450200000 200 10 695 465 541 348 233 183.000 826115 823425
4450201000 200 16 695 465 541 348 233 183.000 823435
Höhe H: Rohrachse bis Spindelende
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten A11
