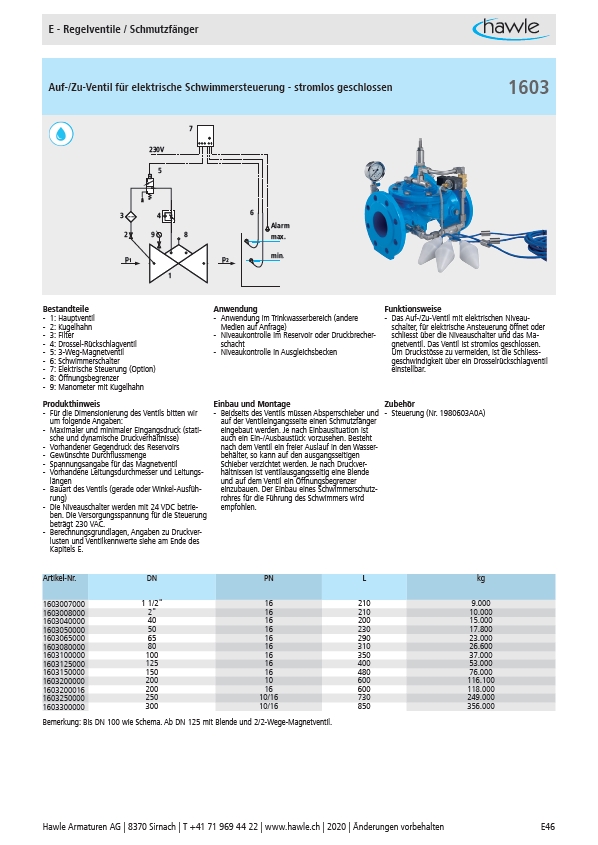

E - Regelventile / Schmutzfänger
Auf-/Zu-Ventil für elektrische Schwimmersteuerung - stromlos geschlossen
p min. 1
p2
3
230V
5
9 8
1
2
4
7
6
Alarm
max.
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- Anwendung im Trinkwasserbereich (andere
- 2: Kugelhahn
Medien auf Anfrage)
- 3: Filter
- Niveaukontrolle im Reservoir oder Druckbrecherschacht
- 4: Drossel-Rückschlagventil
- 5: 3-Weg-Magnetventil
- Niveaukontrolle in Ausgleichsbecken
- 6: Schwimmerschalter
- 7: Elektrische Steuerung (Option)
- 8: Öffnungsbegrenzer
- 9: Manometer mit Kugelhahn
1603
- Das Auf-/Zu-Ventil mit elektrischen Niveauschalter,
für elektrische Ansteuerung öffnet oder
schliesst über die Niveauschalter und das Magnetventil.
Das Ventil ist stromlos geschlossen.
Um Druckstösse zu vermeiden, ist die Schliessgeschwindigkeit
über ein Drosselrückschlagventil
einstellbar.
Produkthinweis Einbau und Montage Zubehör
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Vorhandener Gegendruck des Reservoirs
- Gewünschte Durchflussmenge
- Spannungsangabe für das Magnetventil
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Die Niveauschalter werden mit 24 VDC betrieben.
Die Versorgungsspannung für die Steuerung
beträgt 230 VAC.
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite einen Schmutzfänger
eingebaut werden. Je nach Einbausituation ist
auch ein Ein-/Ausbaustück vorzusehen. Besteht
nach dem Ventil ein freier Auslauf in den Wasserbehälter,
so kann auf den ausgangsseitigen
Schieber verzichtet werden. Je nach Druckverhältnissen
ist ventilausgangsseitig eine Blende
und auf dem Ventil ein Öffnungsbegrenzer
einzubauen. Der Einbau eines Schwimmerschutzrohres
für die Führung des Schwimmers wird
empfohlen.
- Steuerung (Nr. 1980603A0A)
Artikel-Nr. DN PN L kg
1603007000 1 1/2" 16 210 9.000
1603008000 2" 16 210 10.000
1603040000 40 16 200 15.000
1603050000 50 16 230 17.800
1603065000 65 16 290 23.000
1603080000 80 16 310 26.600
1603100000 100 16 350 37.000
1603125000 125 16 400 53.000
1603150000 150 16 480 76.000
1603200000 200 10 600 116.100
1603200016 200 16 600 118.000
1603250000 250 10/16 730 249.000
1603300000 300 10/16 850 356.000
Bemerkung: Bis DN 100 wie Schema. Ab DN 125 mit Blende und 2/2-Wege-Magnetventil.
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E46
