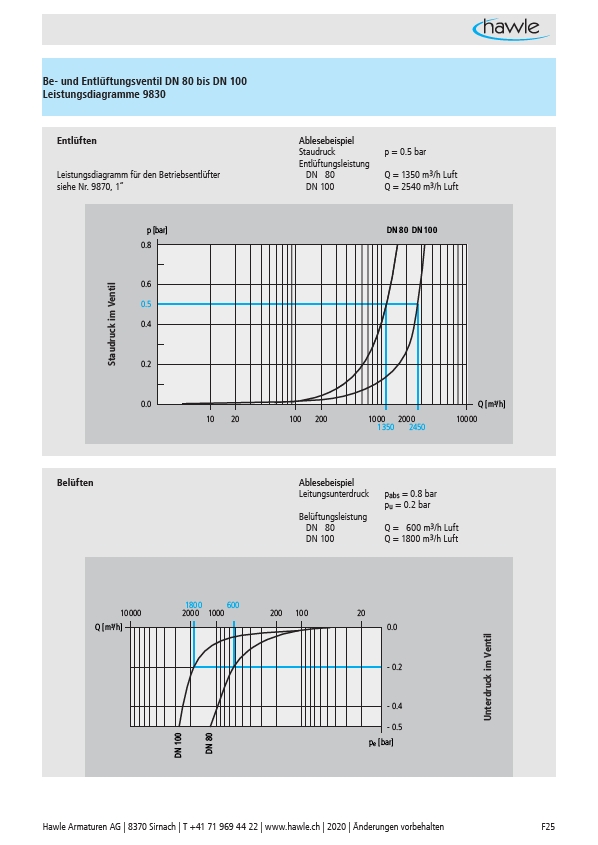

Be- und Entlüftungsventil DN 80 bis DN 100
Leistungsdiagramme 9830
Leistungsdiagramm für den Betriebsentlüfter
siehe Nr. 9870, 1“
Ablesebeispiel
Staudruck p = 0.5 bar
Entlüftungsleistung
DN 80 Q = 1350 m3/h Luft
DN 100 Q = 2540 m3/h Luft
p bar DN 80 DN 100
10 20 100 200 2000
1000
0.8
0.6
0.5
0.4
0.2
0.0
1350 2450
10000
Q m3/h
Leitungsunterdruck pabs = 0.8 bar
pu = 0.2 bar
Belüftungsleistung
DN 80 Q = 600 m3/h Luft
DN 100 Q = 1800 m3/h Luft
0.0
- 0.2
- 0.4
- 0.5
Staudruck im Ventil
Belüften Ablesebeispiel
1800 600
10000 2000
1000 200 100 20
pe bar
Entlüften
Q m3/h
DN 80
DN 100
Unterdruck im Ventil
