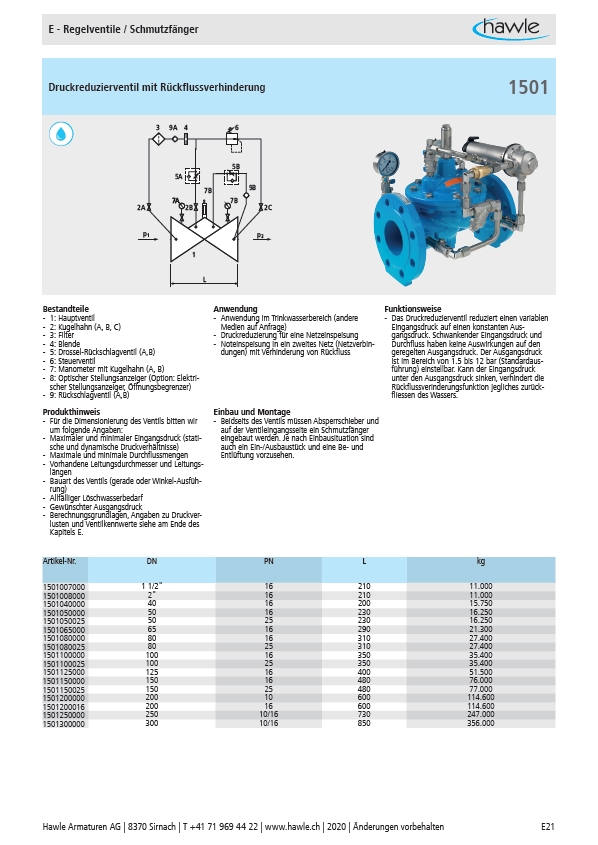

E - Regelventile / Schmutzfänger
Druckreduzierventil mit Rückflussverhinderung
3 9A 4 6
5B
7B 9B
5A
7A 8
7B
2A 2B 2C
p1 p2
1
L
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- 2: Kugelhahn (A, B, C)
- 3: Filter
- 4: Blende
- 5: Drossel-Rückschlagventil (A,B)
- 6: Steuerventil
- 7: Manometer mit Kugelhahn (A, B)
- 8: Optischer Stellungsanzeiger (Option: Elektrischer
Stellungsanzeiger, Öffnungsbegrenzer)
- 9: Rückschlagventil (A,B)
- Anwendung im Trinkwasserbereich (andere
Medien auf Anfrage)
- Druckreduzierung für eine Netzeinspeisung
- Noteinspeisung in ein zweites Netz (Netzverbindungen)
mit Verhinderung von Rückfluss
1501
- Das Druckreduzierventil reduziert einen variablen
Eingangsdruck auf einen konstanten Ausgangsdruck.
Schwankender Eingangsdruck und
Durchfluss haben keine Auswirkungen auf den
geregelten Ausgangsdruck. Der Ausgangsdruck
ist im Bereich von 1.5 bis 12 bar (Standardausführung)
einstellbar. Kann der Eingangsdruck
unter den Ausgangsdruck sinken, verhindert die
Rückflussverinderungsfunktion jegliches zurückfliessen
des Wassers.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Maximale und minimale Durchflussmengen
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Allfälliger Löschwasserbedarf
- Gewünschter Ausgangsdruck
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite ein Schmutzfänger
eingebaut werden. Je nach Einbausituation sind
auch ein Ein-/Ausbaustück und eine Be- und
Entlüftung vorzusehen.
Artikel-Nr. DN PN L kg
1501007000 1 1/2" 16 210 11.000
1501008000 2" 16 210 11.000
1501040000 40 16 200 15.750
1501050000 50 16 230 16.250
1501050025 50 25 230 16.250
1501065000 65 16 290 21.300
1501080000 80 16 310 27.400
1501080025 80 25 310 27.400
1501100000 100 16 350 35.400
1501100025 100 25 350 35.400
1501125000 125 16 400 51.500
1501150000 150 16 480 76.000
1501150025 150 25 480 77.000
1501200000 200 10 600 114.600
1501200016 200 16 600 114.600
1501250000 250 10/16 730 247.000
1501300000 300 10/16 850 356.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E21
