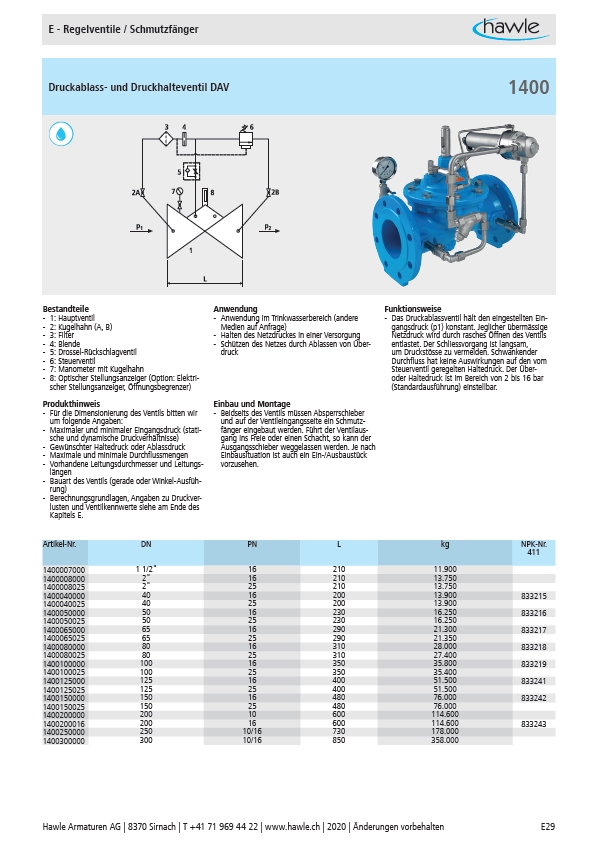

E - Regelventile / Schmutzfänger
Druckablass- und Druckhalteventil DAV
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- 2: Kugelhahn (A, B)
- 3: Filter
- 4: Blende
- 5: Drossel-Rückschlagventil
- 6: Steuerventil
- 7: Manometer mit Kugelhahn
- 8: Optischer Stellungsanzeiger (Option: Elektrischer
Stellungsanzeiger, Öffnungsbegrenzer)
- Anwendung im Trinkwasserbereich (andere
Medien auf Anfrage)
- Halten des Netzdruckes in einer Versorgung
- Schützen des Netzes durch Ablassen von Überdruck
1400
- Das Druckablassventil hält den eingestellten Eingangsdruck
(p1) konstant. Jeglicher übermässige
Netzdruck wird durch rasches Öffnen des Ventils
entlastet. Der Schliessvorgang ist langsam,
um Druckstösse zu vermeiden. Schwankender
Durchfluss hat keine Auswirkungen auf den vom
Steuerventil geregelten Haltedruck. Der Über-
oder Haltedruck ist im Bereich von 2 bis 16 bar
(Standardausführung) einstellbar.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Gewünschter Haltedruck oder Ablassdruck
- Maximale und minimale Durchflussmengen
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber
und auf der Ventileingangsseite ein Schmutzfänger
eingebaut werden. Führt der Ventilausgang
ins Freie oder einen Schacht, so kann der
Ausgangsschieber weggelassen werden. Je nach
Einbausituation ist auch ein Ein-/Ausbaustück
vorzusehen.
Artikel-Nr. DN PN L kg NPK-Nr.
411
1400007000 1 1/2" 16 210 11.900
1400008000 2" 16 210 13.750
1400008025 2" 25 210 13.750
1400040000 40 16 200 13.900 833215
1400040025 40 25 200 13.900
1400050000 50 16 230 16.250 833216
1400050025 50 25 230 16.250
1400065000 65 16 290 21.300 833217
1400065025 65 25 290 21.350
1400080000 80 16 310 28.000 833218
1400080025 80 25 310 27.400
1400100000 100 16 350 35.800 833219
1400100025 100 25 350 35.400
1400125000 125 16 400 51.500 833241
1400125025 125 25 400 51.500
1400150000 150 16 480 76.000 833242
1400150025 150 25 480 76.000
1400200000 200 10 600 114.600
1400200016 200 16 600 114.600 833243
1400250000 250 10/16 730 178.000
1400300000 300 10/16 850 358.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E29
