E - Regelventile / Schmutzfänger

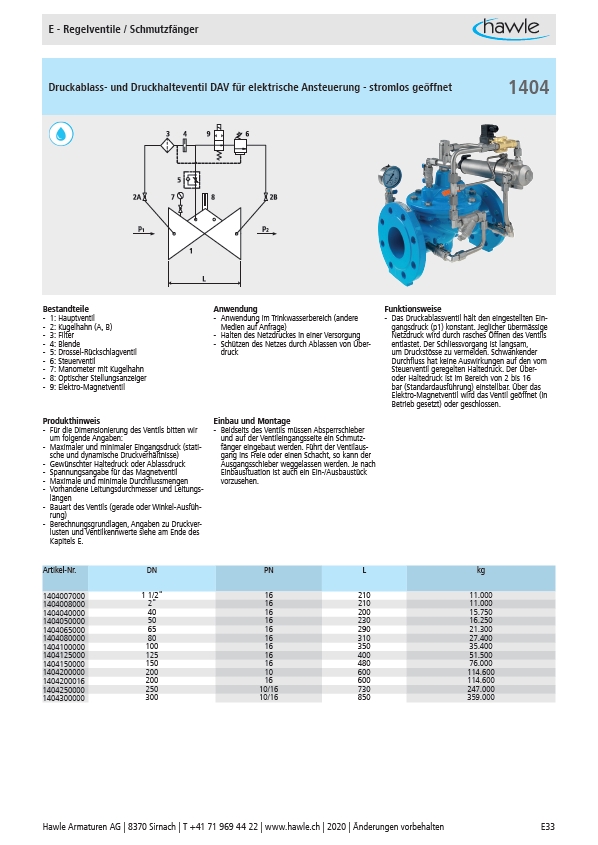

Druckablass- und Druckhalteventil DAV für elektrische Ansteuerung - stromlos geöffnet
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- Anwendung im Trinkwasserbereich (andere
- 2: Kugelhahn (A, B)
Medien auf Anfrage)
- 3: Filter
- Halten des Netzdruckes in einer Versorgung
- 4: Blende
- Schützen des Netzes durch Ablassen von Überdruck
- 5: Drossel-Rückschlagventil
- 6: Steuerventil
- 7: Manometer mit Kugelhahn
- 8: Optischer Stellungsanzeiger
- 9: Elektro-Magnetventil
1404
- Das Druckablassventil hält den eingestellten Eingangsdruck
(p1) konstant. Jeglicher übermässige
Netzdruck wird durch rasches Öffnen des Ventils
entlastet. Der Schliessvorgang ist langsam,
um Druckstösse zu vermeiden. Schwankender
Durchfluss hat keine Auswirkungen auf den vom
Steuerventil geregelten Haltedruck. Der Über-
oder Haltedruck ist im Bereich von 2 bis 16
bar (Standardausführung) einstellbar. Über das
Elektro-Magnetventil wird das Ventil geöffnet (in
Betrieb gesetzt) oder geschlossen.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Gewünschter Haltedruck oder Ablassdruck
- Spannungsangabe für das Magnetventil
- Maximale und minimale Durchflussmengen
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber
und auf der Ventileingangsseite ein Schmutzfänger
eingebaut werden. Führt der Ventilausgang
ins Freie oder einen Schacht, so kann der
Ausgangsschieber weggelassen werden. Je nach
Einbausituation ist auch ein Ein-/Ausbaustück
vorzusehen.
Artikel-Nr. DN PN L kg
1404007000 1 1/2" 16 210 11.000
1404008000 2" 16 210 11.000
1404040000 40 16 200 15.750
1404050000 50 16 230 16.250
1404065000 65 16 290 21.300
1404080000 80 16 310 27.400
1404100000 100 16 350 35.400
1404125000 125 16 400 51.500
1404150000 150 16 480 76.000
1404200000 200 10 600 114.600
1404200016 200 16 600 114.600
1404250000 250 10/16 730 247.000
1404300000 300 10/16 850 359.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E33
