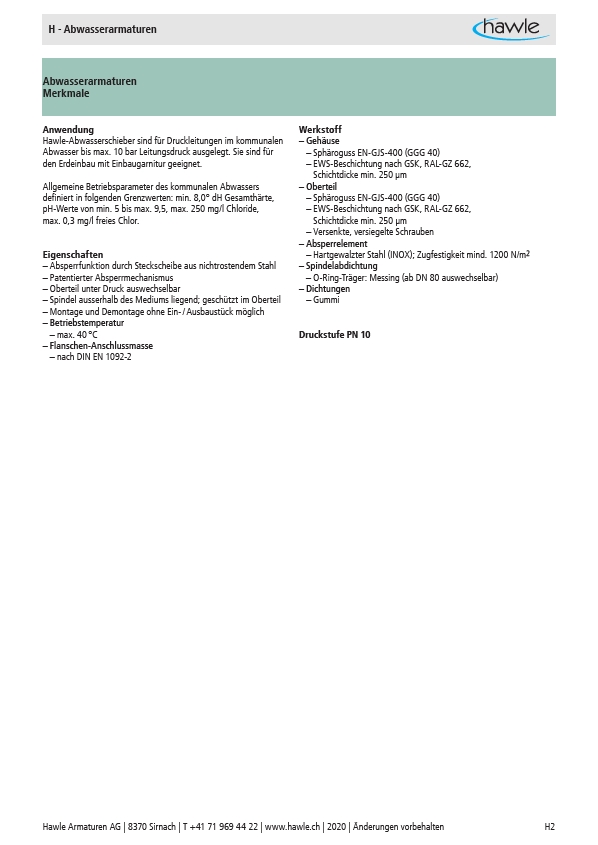

H - Abwasserarmaturen
Abwasserarmaturen
Merkmale
Anwendung
Hawle-Abwasserschieber sind für Druckleitungen im kommunalen
Abwasser bis max. 10 bar Leitungsdruck ausgelegt. Sie sind für
den Erdeinbau mit Einbaugarnitur geeignet.
Allgemeine Betriebsparameter des kommunalen Abwassers
definiert in folgenden Grenzwerten: min. 8,0° dH Gesamthärte,
pH-Werte von min. 5 bis max. 9,5, max. 250 mg/l Chloride,
max. 0,3 mg/l freies Chlor.
Eigenschaften
– Absperrfunktion durch Steckscheibe aus nichtrostendem Stahl
– Patentierter Absperrmechanismus
– Oberteil unter Druck auswechselbar
– Spindel ausserhalb des Mediums liegend; geschützt im Oberteil
– Montage und Demontage ohne Ein- / Ausbaustück möglich
– Betriebstemperatur
– max. 40 °C
– Flanschen-Anschlussmasse
– nach DIN EN 1092-2
Werkstoff
– Gehäuse
– Sphäroguss EN-GJS-400 (GGG 40)
– EWS-Beschichtung nach GSK, RAL-GZ 662,
Schichtdicke min. 250 μm
– Oberteil
– Sphäroguss EN-GJS-400 (GGG 40)
– EWS-Beschichtung nach GSK, RAL-GZ 662,
Schichtdicke min. 250 μm
– Versenkte, versiegelte Schrauben
– Absperrelement
– Hartgewalzter Stahl (INOX); Zugfestigkeit mind. 1200 N/m2
– Spindelabdichtung
– O-Ring-Träger: Messing (ab DN 80 aus wechselbar)
– Dichtungen
– Gummi
Druckstufe PN 10
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten H2
