F - Be- und Entlüftungsventile

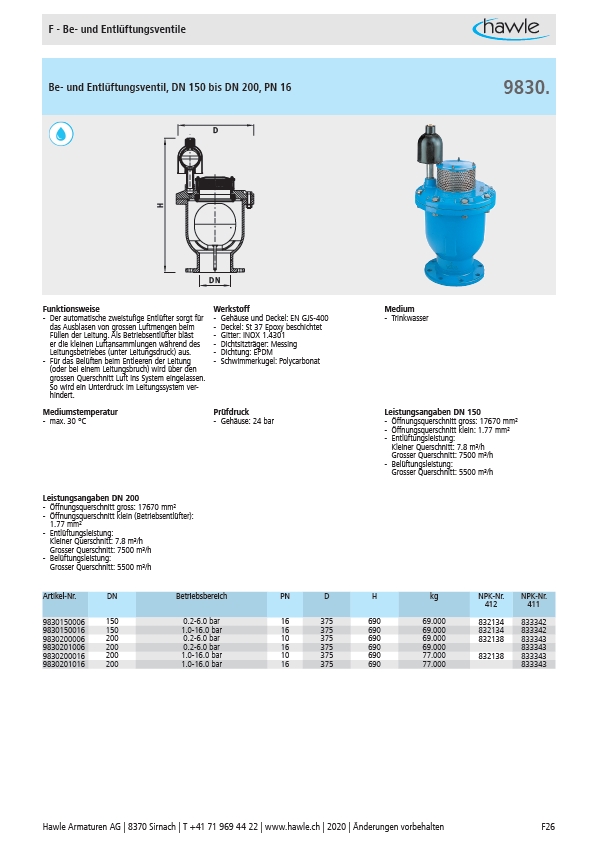

Be- und Entlüftungsventil, DN 150 bis DN 200, PN 16
D
H
DN
Funktionsweise Werkstoff Medium
- Der automatische zweistufige Entlüfter sorgt für
- Gehäuse und Deckel: EN GJS-400
das Ausblasen von grossen Luftmengen beim
- Deckel: St 37 Epoxy beschichtet
Füllen der Leitung. Als Betriebsentlüfter bläst
- Gitter: INOX 1.4301
er die kleinen Luftansammlungen während des
- Dichtsitzträger: Messing
Leitungsbetriebes (unter Leitungsdruck) aus.
- Dichtung: EPDM
- Für das Belüften beim Entleeren der Leitung
- Schwimmerkugel: Polycarbonat
(oder bei einem Leitungsbruch) wird über den
grossen Querschnitt Luft ins System eingelassen.
So wird ein Unterdruck im Leitungssystem verhindert.
- Trinkwasser
9830.
Mediumstemperatur Prüfdruck Leistungsangaben DN 150
- max. 30 °C - Gehäuse: 24 bar - Öffnungsquerschnitt gross: 17670 mm²
- Öffnungsquerschnitt klein: 1.77 mm²
- Entlüftungsleistung:
Kleiner Querschnitt: 7.8 m³/h
Grosser Querschnitt: 7500 m³/h
- Belüftungsleistung:
Grosser Querschnitt: 5500 m³/h
Leistungsangaben DN 200
- Öffnungsquerschnitt gross: 17670 mm²
- Öffnungsquerschnitt klein (Betriebsentlüfter):
1.77 mm²
- Entlüftungsleistung:
Kleiner Querschnitt: 7.8 m³/h
Grosser Querschnitt: 7500 m³/h
- Belüftungsleistung:
Grosser Querschnitt: 5500 m³/h
Artikel-Nr. DN Betriebsbereich PN D H kg NPK-Nr.
412
NPK-Nr.
411
9830150006 150 0.2-6.0 bar 16 375 690 69.000 832134 833342
9830150016 150 1.0-16.0 bar 16 375 690 69.000 832134 833342
9830200006 200 0.2-6.0 bar 10 375 690 69.000 832138 833343
9830201006 200 0.2-6.0 bar 16 375 690 69.000 833343
9830200016 200 1.0-16.0 bar 10 375 690 77.000 832138 833343
9830201016 200 1.0-16.0 bar 16 375 690 77.000 833343
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten F26
