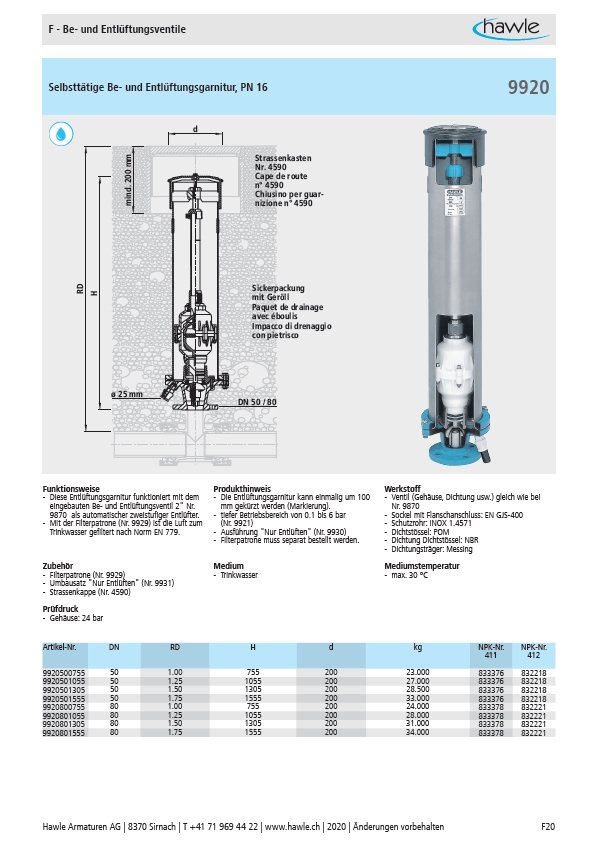

F - Be- und Entlüftungsventile
Selbsttätige Be- und Entlüftungsgarnitur, PN 16
d
H
mind. 200 mm
RD
Strassenkasten
Nr. 4590
Cape de route
n° 4590
Chiusino per guarnizione
Sickerpackung
mit Geröll
Paquet de drainage
avec éboulis
Impacco di drenaggio
con pietrisco
DN 50 / 80
ø 25 mm
n° 4590
Funktionsweise Produkthinweis Werkstoff
- Diese Entlüftungsgarnitur funktioniert mit dem
eingebauten Be- und Entlüftungsventil 2" Nr.
9870 als automatischer zweistufiger Entlüfter.
- Mit der Filterpatrone (Nr. 9929) ist die Luft zum
Trinkwasser gefiltert nach Norm EN 779.
- Die Entlüftungsgarnitur kann einmalig um 100
mm gekürzt werden (Markierung).
- tiefer Betriebsbereich von 0.1 bis 6 bar
(Nr. 9921)
- Ausführung "Nur Entlüften" (Nr. 9930)
- Filterpatrone muss separat bestellt werden.
9920
- Ventil (Gehäuse, Dichtung usw.) gleich wie bei
Nr. 9870
- Sockel mit Flanschanschluss: EN GJS-400
- Schutzrohr: INOX 1.4571
- Dichtstössel: POM
- Dichtung Dichtstössel: NBR
- Dichtungsträger: Messing
Zubehör Medium Mediumstemperatur
- Filterpatrone (Nr. 9929)
- Trinkwasser - max. 30 °C
- Umbausatz "Nur Entlüften" (Nr. 9931)
- Strassenkappe (Nr. 4590)
Prüfdruck
- Gehäuse: 24 bar
Artikel-Nr. DN RD H d kg NPK-Nr.
411
NPK-Nr.
412
9920500755 50 1.00 755 200 23.000 833376 832218
9920501055 50 1.25 1055 200 27.000 833376 832218
9920501305 50 1.50 1305 200 28.500 833376 832218
9920501555 50 1.75 1555 200 33.000 833376 832218
9920800755 80 1.00 755 200 24.000 833378 832221
9920801055 80 1.25 1055 200 28.000 833378 832221
9920801305 80 1.50 1305 200 31.000 833378 832221
9920801555 80 1.75 1555 200 34.000 833378 832221
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten F20
