E - Regelventile / Schmutzfänger
Hawido-Regelventile – Der richtige Einbau garantiert die sichere Funktion
g
h
j
l
k
g
Funktionell

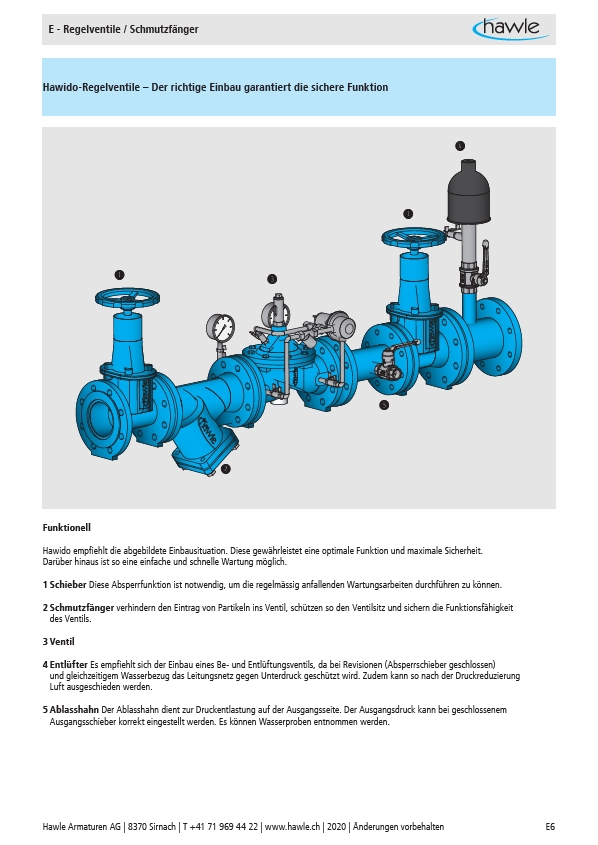

Hawido empfiehlt die abgebildete Einbausituation. Diese gewährleistet eine optimale Funktion und maximale Sicherheit.
Darüber hinaus ist so eine einfache und schnelle Wartung möglich.
1 Schieber Diese Absperrfunktion ist notwendig, um die regelmässig anfallenden Wartungsarbeiten durchführen zu können.
2 Schmutzfänger verhindern den Eintrag von Partikeln ins Ventil, schützen so den Ventilsitz und sichern die Funktionsfähigkeit
des Ventils.
3 Ventil
4 Entlüfter Es empfiehlt sich der Einbau eines Be- und Entlüftungsventils, da bei Revisionen (Absperrschieber geschlossen)
und gleichzeitigem Wasserbezug das Leitungsnetz gegen Unterdruck geschützt wird. Zudem kann so nach der Druckreduzierung
Luft ausgeschieden werden.
5 Ablasshahn Der Ablasshahn dient zur Druckentlastung auf der Ausgangsseite. Der Ausgangsdruck kann bei geschlossenem
Ausgangsschieber korrekt eingestellt werden. Es können Wasserproben entnommen werden.
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E6
