A - Flanschenschieber, Formstücke

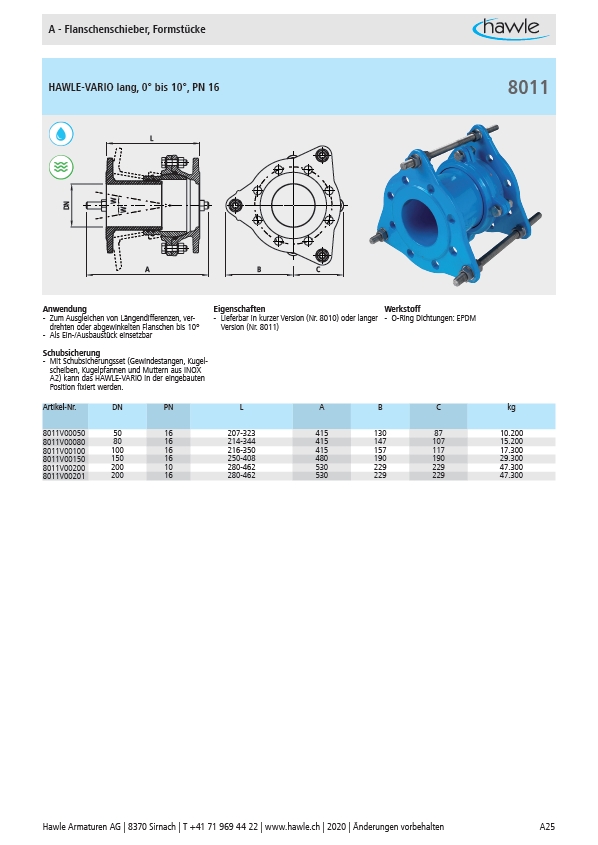

HAWLE-VARIO lang, 0° bis 10°, PN 16
DN
L
A B C
W
W
Anwendung Eigenschaften Werkstoff
- Zum Ausgleichen von Längendifferenzen, verdrehten
oder abgewinkelten Flanschen bis 10°
- Als Ein-/Ausbaustück einsetzbar
- Lieferbar in kurzer Version (Nr. 8010) oder langer
Version (Nr. 8011)
- O-Ring Dichtungen: EPDM
Schubsicherung
- Mit Schubsicherungsset (Gewindestangen, Kugelscheiben,
Kugelpfannen und Muttern aus INOX
A2) kann das HAWLE-VARIO in der eingebauten
Position fixiert werden.
8011
Artikel-Nr. DN PN L A B C kg
8011V00050 50 16 207-323 415 130 87 10.200
8011V00080 80 16 214-344 415 147 107 15.200
8011V00100 100 16 216-350 415 157 117 17.300
8011V00150 150 16 250-408 480 190 190 29.300
8011V00200 200 10 280-462 530 229 229 47.300
8011V00201 200 16 280-462 530 229 229 47.300
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten A25
