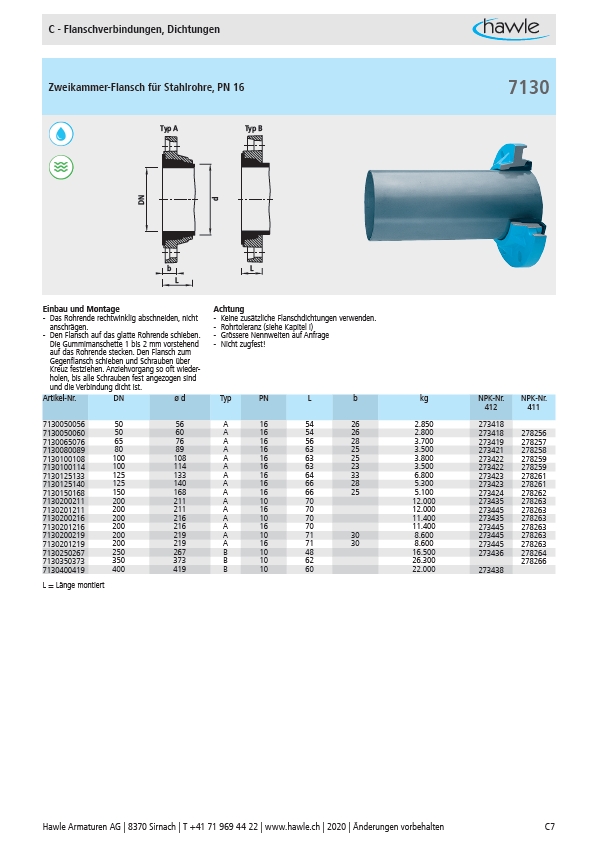

C - Flanschverbindungen, Dichtungen
Zweikammer-Flansch für Stahlrohre, PN 16
DN
Typ A Typ B
b
L
d
Einbau und Montage Achtung
- Das Rohrende rechtwinklig abschneiden, nicht
anschrägen.
- Den Flansch auf das glatte Rohrende schieben.
Die Gummimanschette 1 bis 2 mm vorstehend
auf das Rohrende stecken. Den Flansch zum
Gegenflansch schieben und Schrauben über
Kreuz festziehen. Anziehvorgang so oft wiederholen,
bis alle Schrauben fest angezogen sind
und die Verbindung dicht ist.
L
- Keine zusätzliche Flanschdichtungen verwenden.
- Rohrtoleranz (siehe Kapitel i)
- Grössere Nennweiten auf Anfrage
- Nicht zugfest!
7130
Artikel-Nr. DN ø d Typ PN L b kg NPK-Nr.
412
NPK-Nr.
411
7130050056 50 56 A 16 54 26 2.850 273418
7130050060 50 60 A 16 54 26 2.800 273418 278256
7130065076 65 76 A 16 56 28 3.700 273419 278257
7130080089 80 89 A 16 63 25 3.500 273421 278258
7130100108 100 108 A 16 63 25 3.800 273422 278259
7130100114 100 114 A 16 63 23 3.500 273422 278259
7130125133 125 133 A 16 64 33 6.800 273423 278261
7130125140 125 140 A 16 66 28 5.300 273423 278261
7130150168 150 168 A 16 66 25 5.100 273424 278262
7130200211 200 211 A 10 70 12.000 273435 278263
7130201211 200 211 A 16 70 12.000 273445 278263
7130200216 200 216 A 10 70 11.400 273435 278263
7130201216 200 216 A 16 70 11.400 273445 278263
7130200219 200 219 A 10 71 30 8.600 273445 278263
7130201219 200 219 A 16 71 30 8.600 273445 278263
7130250267 250 267 B 10 48 16.500 273436 278264
7130350373 350 373 B 10 62 26.300 278266
7130400419 400 419 B 10 60 22.000 273438
L = Länge montiert
