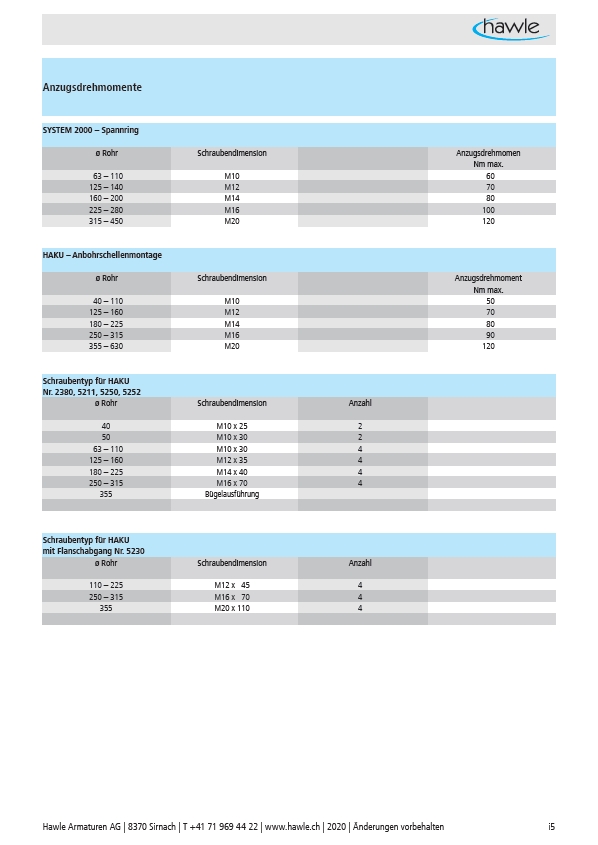

Anzugsdrehmomente
SYSTEM 2000 – Spannring
ø Rohr Schraubendimension Anzugsdrehmomen
Nm max.
63 – 110 M10 60
125 – 140 M12 70
160 – 200 M14 80
225 – 280 M16 100
315 – 450 M20 120
HAKU – Anbohrschellenmontage
ø Rohr Schraubendimension Anzugsdrehmoment
Nm max.
40 – 110 M10 50
125 – 160 M12 70
180 – 225 M14 80
250 – 315 M16 90
355 – 630 M20 120
Schraubentyp für HAKU
Nr. 2380, 5211, 5250, 5252
ø Rohr Schraubendimension Anzahl
40 M10 x 25 2
50 M10 x 30 2
63 – 110 M10 x 30 4
125 – 160 M12 x 35 4
180 – 225 M14 x 40 4
250 – 315 M16 x 70 4
355
Schraubentyp für HAKU
mit Flanschabgang Nr. 5230
Bügelausführung
ø Rohr Schraubendimension Anzahl
110 – 225 M12 x 45 4
250 – 315 M16 x 70 4
355 M20 x 110 4
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten i5
